Arbres de classification d’arbres

Le sujet comporte 12 pages. Vue d’ensemble du sujet. Ce sujet porte sur la réalisation d’arbres d’identification des plantes basés sur des observations morphologiques.

À partir d’une base de connaissance botaniste, il s’agit de réaliser un arbre dont les feuilles sont des diagnostics (typiquement des noms d’espèce) et les nœuds des caractères morphologiques (par exemple la couleur des fleurs).

Un nœud a autant de fils que le caractère a de valeurs possibles (jaune, bleue, etc.).

Étant donnée une base de connaissance, il s’agit de construire un arbre dont la hauteur moyenne est la plus petite possible, ce qui revient à minimiser le nombre moyen d’observations nécessaires pour identifier une plante.

La difficulté revient donc à choisir à chaque étape le caractère le plus discriminant, c’est-à-dire celui qui va le mieux séparer l’espace de recherche.

Pour tenir compte de la diversité au sein d’une espèce, nous adoptons une approche probabiliste basée sur un raisonnement bayésien : la valeur d’un caractère morphologique pour une espèce donnée sera probabiliste.

Par exemple, la couleur des fleurs d’une certaine espèce pourra être bleue ou jaune, avec certaines probabilités. La partie I introduit les éléments de raisonnement bayésien nécessaires à la construction des arbres.

La partie II propose une approche par énumération pour générer un arbre qui minimise la hauteur moyenne. La partie III propose une heuristique basée sur l’entropie de Shannon pour éviter la construction de tous les arbres.

La partie IV revient sur le calcul exact en proposant une optimisation permettant de réduire l’espace de recherche. Les parties III et IV sont indépendantes l’une de l’autre. Enfin, la partie V propose une approche logique pour étendre la notion de caractère.

Cette dernière partie ne dépend que de la première.

Rappels de probabilités

Une mesure sur un ensemble fini X est une fonction {\mu:X\to\mathbb R_+}. Sa masse est la quantité {\sum\limits_{x\in X}\mu(x)}. Une mesure de masse 1 est appelée une distribution de probabilité, ou simplement distribution.

On note D(X) l’ensemble des distributions sur l’ensemble fini X. Pour {x\in X}, la dirac en x, notée {\delta_x}, est la distribution qui associe à x le poids 1, et zéro à tous les autres éléments.

Étant donnés une famille de distributions {d_1,\ldots,d_n\in D(X)} et des poids {p_1,\ldots,p_n\in[0;1]} tels que {\sum\limits_{1\leq i\leq n}p_i=1}, on note {p_1\cdot d_1+\cdots+p_n\cdot d_n} la distribution {d\in D(X)} telle que {d(x)=p_1\times d_1(x)+\cdots+p_n\times d_n(x)} pour tout {x\in X}.

Si X est un ensemble, on notera {\mathcal P(X)} l’ensemble de ses parties.

Rappels d’OCaml

Dans le reste du sujet, on pourra utiliser les fonctions suivantes de la bibliothèque standard OCaml pour les listes :

— List.hd [e1;...;en] renvoie e1, et List.hd [] lève une exception.

— List.tl [e1;...;en] renvoie [e2;...;en], et List.tl [] lève une exception.

— List.length l renvoie la longueur (nombre d’éléments) de la liste l.

— List.init n f renvoie la liste [f 0;...;f (n-1)] pour n positif.

— List.assoc k [(k1,v1);...;(kn,vn)] renvoie le premier vi tel que k = ki s’il existe, et lève l’exception Not_found sinon.

— List.find f [e1;...;en] renvoie le premier ei tel que f ei = true s’il existe, et lève l’exception Not_found sinon.

— List.map f [e1;...;en] renvoie [f e1;...;f en].

— List.filter f l renvoie la liste des éléments e de l tels que f e = true, dans l’ordre.

— List.concat [l1;...;ln] renvoie l1 @...@ ln, la concaténation des listes li.

— List.concat_map f l renvoie List.concat (List.map f l).

— List.fold_left f a0 [e1;...;en] renvoie {a_n} où {a_{k+1}=f\ a_k\ e_{k+1}} pour {0\leq k\lt n}.

Pour les tableaux, on pourra utiliser les fonctions suivantes :

— Array.length a renvoie la longueur (nombre d’éléments) du tableau a.

— Array.init n f renvoie le tableau [|f 0;...;f (n-1)|] pour n positif.

— Array.of_list [e1;...;en] renvoie le tableau [|e1;...;en|].

On rappelle enfin que la fonction log : float -> float est disponible en OCaml pour calculer un logarithme naturel.

Partie I : Description probabiliste des plantes

On se donne un nombre de caractères {N\in\mathbb N^\star}. Un caractère sera un entier {i\in\{0,1,\ldots,N-1\}}. Pour chaque caractère i, on se donne un ensemble fini {V_i} de valeurs possibles pour ce caractère.

Pour nos exemples, nous prendrons N = 2 et deux valeurs pour chaque caractère : {V_0=\{4,5\}} représentera le nombre de pétales des fleurs, et {V_1=\{\mathrm{bleu},\mathrm{blanc}\}} représentera leur couleur.

Nous utiliserons une représentation probabiliste des espèces pour modéliser la variabilité intra-espèce, ainsi que la variabilité des interprétations lors des observations : on peut trouver au sein d’une même espèce des individus à fleurs bleues et d’autres à fleurs blanches ; par ailleurs, une couleur bleue très claire pourra être interprétée comme bleue ou blanche en fonction de l’observateur.

Ainsi, chaque espèce sera décrite par des valeurs possibles pour chaque caractère, organisées en distributions de probabilité : une espèce est un N-uplet {s=(s_0,\ldots,s_{N-1})} où {s_i\in D(V_i)}. Intuitivement, {s_i(v)} représente la probabilité que la valeur v soit observée pour le caractère i chez un individu de l’espèce.

On suppose donné un ensemble fini d’espèces {\mathcal S}.

Dans nos exemples, {\mathcal S} sera composé des trois espèces suivantes, décrites en utilisant des diracs δ : {\begin{array}{rl}\mathrm{myosotis}&=(\delta_5,0{,}8\cdot\delta_{\mathrm{bleu}}+0{,}2\cdot\delta_{\mathrm{blanc}})\\[8pt]\mathrm{lin}&=(\delta_5,\delta_{\mathrm{bleu}})\\[8pt]\mathrm{gaillet}&=(\delta_4,\delta_{\mathrm{blanc}}).\end{array}}On définit l’ensemble Ω suivant, dont les éléments modélisent des individus, décrits par leur espèce et les valeurs de leurs caractères : {\Omega\overset{\mathrm{def}}=\{(s,v_0,\ldots,v_{N-1})\mid s\in\mathcal S,\ v_i\in V_i\text{ pour tout }i\}.} On considérera l’espace probabilisable {(\Omega,\mathcal P(\Omega))} obtenu en munissant Ω de la tribu discrète.

On utilisera plusieurs lois de probabilité sur cet espace, définies en fonction d’un état {\sigma\in D(\mathcal S)} : intuitivement, l’état indiquera la probabilité d’observer chaque espèce.

La loi de probabilité {P^\sigma} induite par un état σ est définie comme l’unique loi satisfaisant l’équation suivante pour tout {(s,v_0,\ldots,v_{N-1})\in\Omega} : {P^\sigma(\{(s,v_0,\ldots,v_{N-1})\})=\sigma(s)\times\prod_{0\leq i\lt N-1}s_i(v_i).}On notera S la variable aléatoire qui à {(s,v_0,\ldots,v_{N-1})\in\Omega} associe s. Pour chaque caractère i, on notera {C_i} la variable aléatoire qui à {(s,v_0,\ldots,v_{N-1})\in\Omega} associe {v_i}.

On pourra ainsi écrire, par exemple, {P^\sigma(C_i=v\mid S=s)}, qui représente (dans l’état σ) la probabilité (conditionnelle) que le caractère i prenne la valeur v chez un individu de l’espèce s. Préliminaires probabilistes. On établit tout d’abord quelques résultats élémentaires sur lesquels s’appuiera notre méthode de classification.

Pour un état σ, un caractère i et une valeur {v\in V_i}, on définit l’état mis à jour {\sigma[i:=v]} comme la distribution qui à chaque espèce s associe {P^\sigma(S=s\mid C_i=v)}.

Le résultat précédent nous indique que, si l’on souhaite évaluer dans un état σ la probabilité d’observer une certaine espèce sachant que {C_i=v} et {C_j=v'}, il nous suffit de calculer une probabilité conditionnée seulement par {C_j=v'} mais dans l’état {\sigma[i:=v]}.

En allant plus loin, si l’on pose {\sigma'=\sigma[i:=v]} et {\sigma''=\sigma'[j:=v']}, on a {P^\sigma(S=s\mid C_i=v,C_j=v')=\sigma''(s)}. On admettra que ce résultat se généralise à un nombre arbitraire d’observations.

Ainsi, il est possible de procéder à la reconnaissance de plantes en calculant des états mis à jours par des observations successives, jusqu’à atteindre un état de la forme {\delta_s} ou ne plus pouvoir faire de nouvelle observation. Choix des représentations pour le code.

Un caractère sera naturellement représenté par un entier OCaml. On représentera aussi les valeurs par des entiers, en supposant que chaque {V_i} est de la forme {\{0,1,\ldots,k_i-1\}}, ce qui revient à numéroter les valeurs possibles.

On pose ainsi :

On suppose donnés le nombre de valeurs pour chaque caractère sous la forme d’un tableau :

Enfin, on considérera que la liste des caractères [0;1;…;N-1] est définie en variable globale à partir du tableau num :

Pour notre exemple avec deux caractères, on aura ainsi :

Une mesure μ sur X sera représentée par une liste de couples {(x,\mu(x))} avec {x\in X} et {\mu(x)>0}, sans doublons.

En particulier, les éléments de poids nuls ne sont pas inclus dans la liste, et l’ordre n’a pas d’importance.

Enfin, on codera comme suit les espèces et états :

Pour notre exemple, on aura ainsi :

Partie II : Arbre optimal

Dans cette seconde partie, on définit la notion d’arbre de décision, et on s’intéresse au calcul d’un arbre de décision optimal en un certain sens. On introduit les types de données suivants pour coder nos arbres :

Les valeurs de type arbre ne représentent pas toutes des arbres de décision.

Une valeur t de type arbre est un arbre de décision pour un ensemble de caractères C et un état σ lorsque :

— L’arbre t n’est pas Impossible.

— Si t est de la forme Feuille σ’, alors {\sigma'=\sigma} et (au moins) l’une des deux conditions suivantes est satisfaite :

— σ est une distribution dirac (il n’y a plus qu’une seule espèce possible) ;

— {C=\varnothing} (il n’y a plus de caractère disponible pour discriminer).

— Si t est de la forme
Noeud {caractere=i;enfants=e}
alors i est un élément de C, e est un tableau à num.(i) éléments, et pour chaque valeur possible {0\leq v\lt\operatorname{num}(i)}, e.(v) est de la forme {(P^\sigma(C_i=v),t')} avec :

— si {P^\sigma(C_i=v)=0}, alors t’ est Impossible ;

— sinon, t’ est un arbre de décision pour l’ensemble de caractères {C\setminus\{i\}} et l’état {\sigma[i:=v]}.

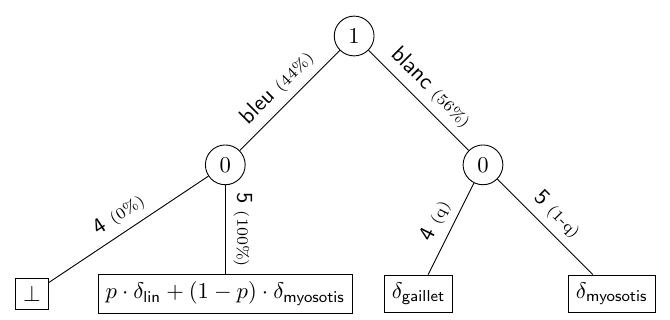

Dans le contexte de l’exemple de la partie I, on représente graphiquement ci-dessous un arbre de décision pour l’ensemble complet de caractères {0,1} et l’état {\sigma_0} de la question 1 (pour des valeurs de p et q non précisées) :

Les nœuds sont étiquetés par des caractères et les feuilles par des états ; la notation {\bot} est utilisée pour représenter les cas impossibles où aucune espèce ne peut correspondre aux valeurs observées.

Chaque arc est étiqueté par la valeur du caractère correspondant à l’enfant ainsi que la probabilité que cette valeur soit observée.

On définit la hauteur moyenne d’un arbre t, notée h(t), comme suit :

— Si t est de la forme Feuille σ ou Impossible, alors h(t) = 0.

— Si t est de la forme Noeud {caractere=i;enfants=e}, et si l’on note {(p_v,t_v)=e.(v)}, alors : {h(t)=1+\sum_{0\leq v\lt\operatorname{num}(i)}p_v\times h(t_v).}La hauteur moyenne correspond au nombre moyen de questions avant d’atteindre une feuille.

Sur l’exemple précédent, la hauteur moyenne est de deux.

Dans la suite de cette partie, on se propose de calculer naïvement un arbre de décision de hauteur moyenne minimale.

On dira qu’un arbre t est optimal pour C et σ quand c’est un arbre de décision pour C et σ tel que h(t) est minimale parmi les hauteurs moyennes de tous les arbres de décision pour C et σ. Dans un contexte où C et σ sont clairs, on dira simplement que t est optimal.

Partie III : Algorithme glouton

Afin d’éviter l’énumération de tous les arbres de décision dans l’algorithme de la partie précédente, on cherche un algorithme glouton : l’idée générale est de décider localement du caractère à choisir en fonction de l’état courant, plutôt que d’envisager tous les choix possibles.

Pour cela, on décide de prendre le caractère qui minimise l’entropie moyenne. Avant de définir cette quantité, on introduit l’entropie simple H(μ) d’une distribution {\mu\in D(X)}, qui est donnée par : {H(\mu)\overset{\mathrm{def}}=-\left(\sum_{x\in X,\mu(x)\ne0}\mu(x)\ln(\mu(x))\right).}

Étant donnés un caractère i et un état σ, on définit l’entropie moyenne de i dans l’état σ, notée {H_i(\sigma)}, comme l’espérance des entropies sur les distributions obtenues en faisant une observation sur le caractère i : {H_i(\sigma)\overset{\mathrm{def}}=\sum_{v\in V_i}P^\sigma(C_i=v)H(\sigma[i:=v]).}

On se propose maintenant de montrer que l’algorithme glouton n’est pas optimal.

On considère une situation avec deux caractères, {V_0=V_1=\{\mathrm{oui},\mathrm{non}\}}, et trois espèces a, b et c : {\begin{array}{rl}a&=(\delta_{\mathrm{oui}},0{,}5\cdot\delta_{\mathrm{oui}}+0{,}5\cdot\delta_{\mathrm{non}})\\[8pt]b&=(\delta_{\mathrm{non}},\delta_{\mathrm{oui}})\\[8pt]c&=(\delta_{\mathrm{non}},\delta_{\mathrm{non}}).\end{array}}On considère enfin l’état initial {\sigma_0} suivant : {a:20\%,\quad b:40\%,\quad c:40\%.} L’espèce a est donc plus rare que les espèces b et c qui sont plus communes.

Partie IV : Optimisation de l’algorithme naïf On cherche à optimiser l’algorithme naïf de la partie II en évitant certains calculs inutiles.

Pour permettre cela, on commence par changer la méthode de recherche d’un arbre optimal, en évitant de construire la liste de tous les arbres de décision possibles. La nouvelle méthode s’appuiera sur la fonction arbre_optimal_avec_oracle donnée en Figure 1.

Le but de cette fonction est, étant donnés un état σ et une liste de caractères C, de renvoyer (t, h(t)) où t est un arbre optimal pour C et σ.

Il faut bien noter que cette fonction n’est pas récursive, mais qu’elle dispose d’un argument supplémentaire oracle dont les appels pourront correspondre à des appels récursifs : il s’agit de récursion ouverte.

Figure 1 – Fonction arbre_optimal_avec_oracle.

Partie V : Observations complexes et formules logiques

Pour aller plus loin, on se propose de représenter des observations complexes sous forme de formules logiques construites à partir des caractères, par exemple “la fleur est bleue et a cinq pétales”. La syntaxe de cette logique est la suivante : {\varphi::=c_i\in V\mid\varphi_1\wedge\cdots\wedge\varphi_m\mid\varphi_1\vee\cdots\vee\varphi_m}{(0\leq i\lt N,\ V\subseteq V_i,\ m\geq0)}.

Cela signifie que l’ensemble des formules est le plus petit ensemble contenant les formules atomiques de la forme {c_i\in V} où {0\leq i\lt N} et {V\subseteq V_i}, et que si {\varphi_1,\ldots,\varphi_m} sont des formules pour {m\geq0}, alors la conjonction {\varphi_1\wedge\cdots\wedge\varphi_m} et la disjonction {\varphi_1\vee\cdots\vee\varphi_m} sont aussi des formules.

Une formule {c_i\in V} signifie intuitivement que le caractère i prend une valeur dans l’ensemble {V\subseteq V_i}. On définit la formule {\bot} (la formule fausse) comme la disjonction vide, et {\top} (la formule vraie) comme la conjonction vide.

Par exemple, avec les ensembles {V_0} et {V_1} de l’exemple utilisé en partie I, {c_1\in\{\mathrm{bleu}\}\wedge c_0\in\{5\}} est une formule, correspondant à l’énoncé “la fleur est bleue et a cinq pétales”. Ou encore, si {V_i=\{0,1,2,3,4\}}, {c_i\in\{1\}\wedge c_i\in\{2,3\}} est une formule, correspondant à l’énoncé contradictoire “le caractère i vaut 1, et il vaut 2 ou 3”.

On définit la taille d’une formule φ, notée {|\varphi|}, comme suit : {\begin{array}{rl}|c_i\in V|&=1+|V|\\[8pt]|\varphi_1\wedge\cdots\wedge\varphi_m|&=1+m+\sum_{1\leq i\leq m}|\varphi_i|\\[8pt]|\varphi_1\vee\cdots\vee\varphi_m|&=1+m+\sum_{1\leq i\leq m}|\varphi_i|.\end{array}}Dans un premier temps, nous définissons quand une situation certaine (dite déterministe) satisfait une certaine formule. On appelle modèles déterministes les éléments de {V_0\times\cdots\times V_{N-1}}.

On notera {\vec v\in\vec V} pour signifier que {\vec v} est un tel modèle, et dans ce cas on notera {v_i} la i-ème composante de {\vec v}, ce qui revient à dire que {\vec v=(v_0,\ldots,v_{N-1})}.

On définit une relation de satisfaction entre les modèles déterministes et les formules, notée {\vec v\models\varphi}, comme suit :

— {\vec v\models c_i\in V} si et seulement si {v_i} appartient à l’ensemble V ;

— {\vec v\models\varphi_1\wedge\cdots\wedge\varphi_m} si et seulement si {\vec v\models\varphi_k} pour tout {k\in\{1,\ldots,m\}} ;

— {\vec v\models\varphi_1\vee\cdots\vee\varphi_m} si et seulement si {\vec v\models\varphi_k} pour un {k\in\{1,\ldots,m\}}.

On étend ensuite cette relation de satisfaction au cadre probabiliste de la manière suivante. Un modèle probabiliste est un élément de {D(V_0)\times\cdots\times D(V_{N-1})}. Un tel modèle associe une distribution de probabilité plutôt qu’une valeur déterminée à chaque caractère.

On remarquera que cette modélisation suppose que les valeurs de deux caractères distincts sont probabilistes mais indépendantes l’une de l’autre. Étant donnés une formule φ et un modèle probabiliste {(d_0,\ldots,d_{N-1})}, on définit la probabilité que {\vec d=(d_0,\ldots,d_{N-1})} satisfasse φ, notée {P(\vec d\models\varphi)}, ainsi : {P(\vec d\models\varphi)\overset{\mathrm{def}}=\sum_{\vec v\in\vec V,\vec v\models\varphi}\prod_{0\leq i\lt N}d_i(v_i).}

On dira que φ et ψ sont équivalentes, noté {\varphi\equiv\psi}, quand l’une ou l’autre des propositions précédentes est vraie.

Dans les questions qui suivent, on reprend le codage OCaml des distributions, et on représente directement les formules via le type suivant :

On supposera de plus que les listes codant les ensembles de valeurs dans les formules atomiques sont sans doublons.

On codera les modèles déterministes (resp. probabilistes) par des tableaux de N valeurs (resp. distributions). On notera enfin K le cardinal maximal des {V_i} : {K\overset{\mathrm{def}}=\max_{0\leq i\lt N}|V_i|.}

Dans la suite, nous allons élaborer une méthode de calcul de {P(\vec d\models\varphi)} dont la complexité ne dépend pas de N. Cette méthode s’appuie sur des formes particulières de formules. Une clause est une conjonction de formules atomiques concernant des caractères différents.

En reprenant les exemples précédents, {c_1\in\{\mathrm{bleu}\}\wedge c_0\in\{5\}} est une clause mais pas {c_i\in\{1\}\wedge c_i\in\{2,3\}}.

En pratique, un tel algorithme est utile car on va avoir des modèles avec de nombreux caractères mais un nombre de valeurs possibles restreint pour chaque caractère, et l’on s’intéressera à des formules de taille limitée. Fin du sujet.
