Répartition de la gestion d’un réseau minimisant la bande passante

Le Listenbourg (figure 1) est une république fictive de la péninsule ibérique, comportant environ 66 millions d’habitants, née sur les réseaux sociaux en octobre 2022.

Au Listenbourg deux fournisseurs d’accès,MaxDébit et MinLatence, cherchent à se partager la gestion d’un tout nouveau réseau : l’Ultranet.

Le graphe simplifié du réseau Ultranet de ce pays est représenté à la figure 2.

Le nom des villes correspondant aux identifiants des sommets est enregistré dans la base de données (figure 3). Une arête relie deux villes lorsqu’un câblage physique direct est établi entre elles et la bande passante permise par ce câblage est indiquée comme poids.

Il y a au plus une arête entre deux villes. La structure du réseau Ultranet a été intégralement terminée lors du grand plan « Réseau pour Tous » mené par le premier ministre Petro Sank-Ærixh et il s’agit désormais d’en confier l’exploitation aux deux fournisseurs d’accès concurrents.

Dans ce sujet, on s’intéresse à une procédure de partage de la gestion du réseau entre les deux opérateurs. On suppose qu’une liaison entre deux villes ne peut être exploitée que par l’un ou par l’autre des deux fournisseurs d’accès qui en aura alors l’usage exclusif.

Le gouvernement du Listenbourg ne souhaite pas s’embarrasser avec une procédure complexe d’appel d’offre et impose la procédure simple suivante pour répartir l’exploitation exclusive des liaisons physiques du réseau :

• tant qu’il reste des liaisons à attribuer, chaque opérateur, à tour de rôle et en commençant par MaxDébit, choisit parmi les liaisons restantes une liaison qu’il souhaite exploiter exclusivement.

Une fois la procédure de répartition terminée, c’est-à-dire une fois que toutes les liaisons ont été attribuées, chaque fournisseur d’accès dispose de son propre sous-réseau exclusif, dont la gestion lui revient entièrement.

L’objectif d’un fournisseur d’accès est d’obtenir un sous-réseau permettant de proposer la meilleure bande passante possible entre deux villes quelconques du pays.

La première partie du sujet s’intéresse à l’étude d’une base de données du réseau mise à disposition des fournisseurs d’accès (informatique de tronc commun, langage SQL).

La deuxième partie introduit et étudie quelques propriétés de l’arbre couvrant de poids maximal (option informatique). La troisième partie s’intéresse à la recherche de l’arbre couvrant de poids maximal en utilisant l’algorithme de Borůvka (option informatique, langage OCaml).

La quatrième partie se propose de montrer que la bande passante limite d’un réseau correspond au poids de l’arête de poids minimal de l’arbre couvrant de poids maximal du graphe (option informatique).

La cinquième partie propose de modéliser la procédure de répartition de la gestion du réseau comme un jeu à deux joueurs (informatique de tronc commun, langage Python).

Les cinq parties sont essentiellement indépendantes dans leur traitement mais des notions utiles à la résolution d’une partie peuvent être introduites dans les parties précédentes. La partie I est indépendante des quatre autres.

La partie II introduit des notions utiles à la résolution des parties III et IV. La partie IV introduit des concepts utilisés dans la partie V.

Dans tout le sujet, il est toujours admis d’utiliser un résultat ou un programme correspondant à une question précédente, même si cette question n’a pas été résolue.

Partie I – Base de données du réseau

Le ministère des affaires environnementales, des ressources, de l’agriculture et des forêts du Listenbourg met à disposition des deux fournisseurs d’accès une base de données relationnelle. Celle-ci comporte deux tables dont le schéma est le suivant :

• villes(id : entier, nom : texte, pop : flottant)

• liaisons(id1 : entier, id2 : entier, bp : flottant) Un enregistrement de la table villes comporte l’identifiant unique d’une ville (id), le nom de cette ville (nom) et sa population en millions d’habitants (pop). A priori, plusieurs villes du Listenbourg peuvent porter le même nom.

Un enregistrement de la table liaisons correspond à une liaison physique directe entre deux villes données par leur identifiant (id1, id2) ainsi que la bande passante en {\mathrm{Tb}\,\mathrm{s}^{-1}} correspondant à ce câblage (bp).

On garantit que dans la représentation d’une liaison, l’identifiant de la première ville est toujours strictement inférieur à celui de la deuxième ville. Rappelons qu’il ne peut exister qu’au plus une liaison entre deux villes.

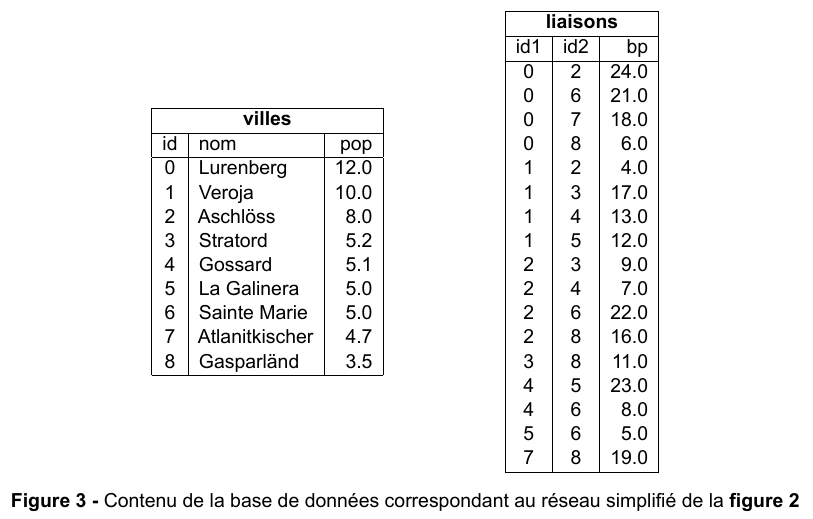

Un exemple simplifié du contenu de cette base de données, correspondant au graphe simplifié du réseau du Listenbourg de la figure 2, est donné figure 3.

Partie II - Arbre couvrant de poids maximal

II.1 - Acyclicité, connexité et arbres

Un graphe (non orienté) est un couple {G=(S,A)} formé d’un ensemble S fini non vide de sommets et d’un ensembleA d’arêtesconstitué de parties de S de cardinal 2. On note |S | le nombre de sommets de G et |A| le nombre d’arêtes de G.

Les voisins d’un sommet {x\in S} sont notés V(x) et leur nombre {d(x)=|V(x)|} est le degré de x. Un chemin dans un graphe est une suite {c=x_0x_1\cdots x_n} de sommets avec {\forall i\in[\![0,n-1]\!],\ \{x_i,x_{i+1}\}\in A}. La longueur |c| d’un tel chemin est {n\in\mathbb N}. Un chemin est élémentaire si tous les sommets empruntés par ce chemin sont deux à deux distincts.

Un chemin est simple si toutes les arêtes empruntées par ce chemin sont deux à deux distinctes. Un cycle est un chemin simple {x_0x_1\cdots x_n} avec {n\ge3} et {x_0=x_n}. Un graphe est acyclique s’il ne comporte pas de cycle. Un graphe est connexe si deux sommets quelconques sont toujours reliés par un chemin.

Une composante connexe est un ensemble {C\subseteq S} de sommets dont tous les couples de sommets sont reliés par au moins un chemin. Un arbre est un graphe connexe acyclique.

Si {a=\{x,y\}} est une partie de S de cardinal 2, on note {G+a} le graphe {(S,A\cup\{a\})}, c’est-à-dire le graphe G auquel on a ajouté l’arête a et {G-a} le graphe {(S,A\setminus\{a\})}, c’est-à-dire le graphe G auquel on a retiré l’arêtea.

On admet la proposition suivante :

Proposition 1 : relation entre |S | et |A| pour les graphes connexes ou acycliques

Soit {G=(S,A)} un graphe : (a) si G est connexe alors {|A|\ge|S|-1} ; (b) si G est acyclique alors {|A|\le|S|-1}.

II.2 - Sous-graphe et arbre couvrant

Dans tout ce sujet un sous-graphe d’un grapheG est un graphe {G'=(S,A')} avec {A'\subseteq A}. Notons qu’un sous-graphe de G comporte exactement les mêmes sommets que G. On identifie un sous-graphe {G'=(S,A')} avec le sous-ensemble d’arêtes {A'\subseteq A}. Un arbre couvrant de G est un sous-graphe de G qui est un arbre.

II.3 - Graphes pondérés et arbre couvrant de poids maximal

Un graphe pondéré est un triplet (S , A, p) où (S , A) est un graphe et {p:A\to\mathbb R} une fonction de pondération des arêtes. Si {x, y}∈ A est une arête, p({x, y}) est appelé le poids de cette arête.

Le poids d’un graphe pondéré est la somme des poids de ses arêtes : {p(G)=\sum_{a\in A}p(a).} On étend la notion de sous-graphe aux graphes pondérés de la manière suivante : un sous-graphe d’un graphe pondéré {G=(S,A,p)} est un graphe pondéré {G'=(S,A',p_{A'})} où {A'\subseteq A} et où {p_{A'}} est la restriction de p à A′.

On se permettra de ne pas systématiquement indiquer la fonction de pondération. Le plan « Réseau pour Tous » du gouvernement a permis d’interconnecter toutes les villes du Listenbourg.

On considèrera donc en général un graphe pondéré {G=(S,A,p)} non orienté connexe, avec la fonction de pondération correspondant à la bande passante associée à chaque liaison.

Chaque province ayant opté pour son propre câblage, deux villes ne sont jamais reliées par le même type de câblage et la bande passante de deux liaisons est toujours différente.

Ceci se traduit donc par une fonction de pondération p injective : dans toute la suite du sujet, les poids des arêtes de G sont toujours deux à deux distincts. On se propose de démontrer la proposition 2 suivante :

Proposition 2 : existence et unicité de l’arbre couvrant de poids maximal

Soit {G=(S,A,p)} un graphe connexe muni d’une fonction de pondération injective. Alors, il existe un unique arbre couvrant de poids maximal de G. On note {T^\ast=(S,A^\ast)} cet arbre couvrant.

Partie III - Recherche d’un arbre couvrant de poids maximal

III.1 - Rappels et fonctions élémentaires en OCaml

On rappelle que, dans le langage OCaml :

• on peut représenter des tableaux par le type 'a array ;

• si e est une expression de type 'a , l’expression Array.make n e permet de créer un tableau de type 'a array de {n\in\mathbb N} cases dont toutes les cases contiennent la valeur de l’expression e ;

• si a est un tableau de type 'a array de taille {n\in\mathbb N}, l’expression Array.length a permet d’obtenir la valeur n ;

• si {0\le i\lt n}, l’expression a.(i) s’évalue en la valeur contenue à la case i du tableau a et si e est une expression de type 'a , l’expression a.(i) <- e permet de remplacer la valeur contenue à la case i du tableau a par la valeur de l’expression e ;

• la fonction List.iter a le comportement suivant : si f est une fonction de type 'a -> unit , alors l’expressionList.iter f [a1; a2; ...; an] est équivalente à f a1; f a2; ...; f an ;

• une boucle for i=ato b do ... done permet de faire évoluer une variable i entre les valeurs entières a et b incluses ;

• il existe deux fonctions max et min de type 'a -> 'a -> 'a .

III.2 - Représentation des graphes en OCaml

On représente un graphe pondéré {G=(S,A,p)}, avec {S=[\![0,n-1]\!]} et {n\in\mathbb N^\ast} par un tableau de listes d’adjacence pondérées.

Si g représente un graphe et si {0\le i\lt n} est un sommet, alors g.(i) contient la liste des couples {\{(j,p(\{i,j\}))\}_{j\in V(i)}} , c’est-à-dire la liste des couples de la forme ( j, w) avec w = p({i, j}) et j voisin de i.

Remarquons que puisque les graphes sont non orientés, si i est dans la liste d’adjacence de j, alors j est dans la liste d’adjacence de i avec le même poids.

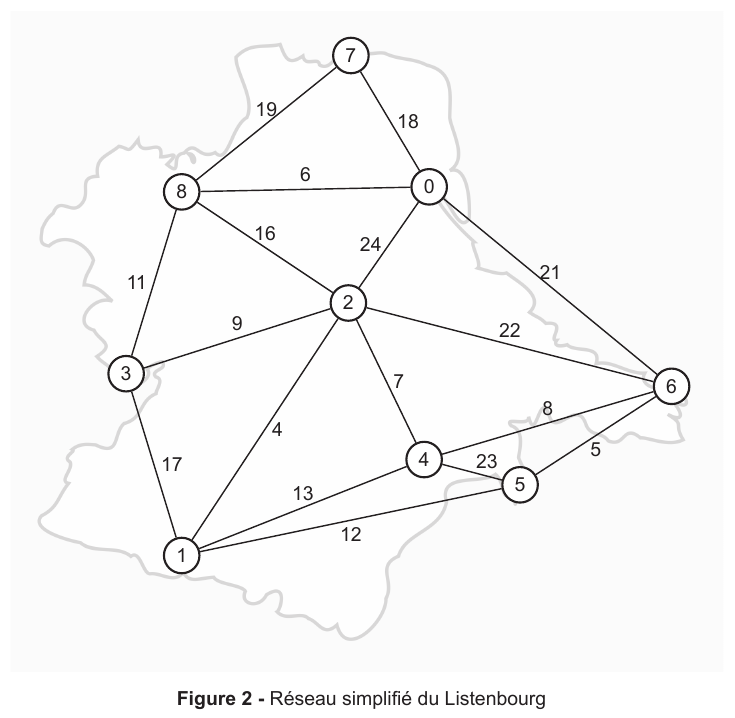

Par exemple, si g est le graphe de la figure 2, on a g.(0) qui vaut par exemple :

Le nombre de sommets du graphe correspond donc à la taille du tableau de listes d’adjacences :

On représente une arête par un triplet (w, i, j) où w = p({i, j}) et où {i\lt j}. Remarquons que chaque arête est ainsi représentée exactement une fois et qu’une arête commence par son poids.

Si a1 et a2 sont deux arêtes de type float * int * int , l’expression a1 < a2 compare les arêtes pour l’ordre lexicographique des triplets donc pour la valeur du poids de l’arête en premier.

Comme dans ce sujet on suppose toujours que tous les poids sont deux à deux distincts, on peut directement utiliser l’ordre OCaml {\lt} sur les arêtes pour comparer les poids des arêtes. Ainsi par exemple,
min a1 a2 s’évalue en l’arête de poids minimal entre a1 et a2 .

III.3 - Recherche des composantes connexes

Pour un graphe {G=(S,A,p)} avec {S=[\![0,n-1]\!]}, on cherche à construire un tableau c de taille n représentant les composantes connexes du graphe. Les composantes connexes sont indexées entre 0 et p − 1 où p est le nombre de composantes connexes du graphe.

Pour {0\le i\lt n} la case c.(i) comporte l’indicek de la composante connexe du sommet i (ou la valeur −1 si cette composante n’a pas encore été déterminée).

On considère la fonction explorer : graphe -> int array -> int -> int -> unit suivante pour un graphe g , un tableau c de taille n, un identifiant de composante connexe {0\le k\lt p} et un sommet de départ s, vérifiant la convention suivante : « un sommet {0\le i\lt n} a été visité si et seulement si c.(i) >= 0 ».

III.4 - Algorithme de Borůvka

Dans toute cette sous-partie, on considère un graphe {G=(S,A,p)} connexe avec une fonction de pondération p injective. On note {T^\ast=(S,A^\ast)} l’unique arbre couvrant de poids maximal de G. Considérons {H=(S,B)} un sous-graphe acyclique de G, avec donc {B\subseteq A}. On considère {C\subseteq S} une composante connexe de H.

Une arête sûre pour C est une arête de A ayant exactement une extrémité dans C dont le poids est maximal parmi les arêtes qui ont exactement une extrémité dans C.

Par exemple, pour le sous-graphe H de la figure 4 et pour la composante connexe {1, 4, 5, 6} l’arête de poids 22 est sûre (maximale parmi les arêtes de poids 4, 7, 17, 21 et 22 qui sont celles ayant exactement une extrémité dans cette composante).

Sauf si H est connexe, chaque composante connexe de H comporte exactement une arête sûre. Une même arête peut être sûre pour deux composantes connexes C et C′. Dans l’exemple de la figure 4, l’arête de poids 22 est également l’arête sûre pour la composante connexe {0, 2}.

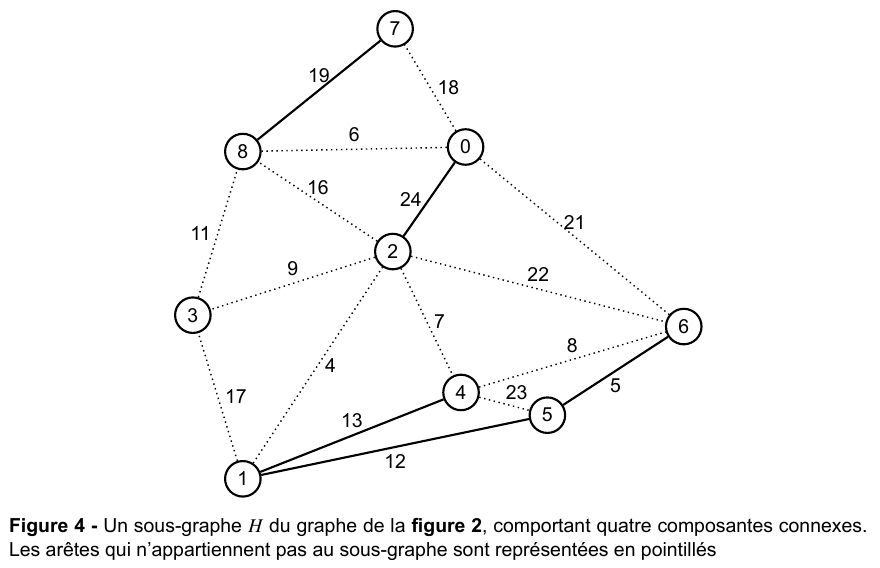

L’idée de l’algorithme de Borůvka, dont le pseudocode est donné par l’ algorithme 1, est de construire progressivement un sous-graphe acyclique {H=(S,B)} de l’arbre couvrant de poids maximal {T^\ast=(S,A^\ast)}. Au départ {B=\varnothing}.

À chaque étape, on ajoute au sous-graphe acyclique H en cours de construction toutes les arêtes sûres pour les composantes connexes de H. Algorithme 1 : algorithme de Borůvka Entrée : Graphe {G=(S,A,p)} pondéré injectivement et connexe

Sortie : {H=(S,B)} l’arbre couvrant de poids maximal de {G}

On considère la fonction suivante qui prend en entrée un graphe g représentant le graphe {G=(S,A,p)} connexe pondéré et un graphe h représentant un sous-graphe acyclique {H=(S,B)} de G supposé non encore connexe.

On suppose disposer d’une fonction :

telle que si h représente un sous-graphe acyclique de G et que sures est la valeur renvoyée par aretes_sures g h alors ajoute_aretes_sures h sures ajoute à h toutes les arêtes contenues dans sures .

On garantit que cette fonction est en complexité {O(|A|)} et qu’elle n’ajoute qu’une seule fois une même arête à h même si cette arête est sûre pour deux composantes connexes différentes.

Partie IV - Chemin de bande passante maximale

Dans cette partie, on considère un graphe pondéré {G=(S,A,p)}, non nécessairement connexe, mais dont la fonction de pondération est injective. On définit la bande passante d’un chemin {c=x_0x_1\cdots x_n} comme la quantité : {b(c)=\min_{0\le i\le n-1}p(\{x_i,x_{i+1}\})} c’est-à-dire le poids minimal d’une arête de ce chemin.

En effet, la bande passante d’un chemin est limitée par la plus petite bande passante des arêtes de ce chemin. La bande passante d’un chemin de longueur nulle est {+\infty}.

Pour deux sommets {x,y\in S} , un chemin de bande passante maximale entre x et y est un chemin c qui relie x à y dont la bande passante est maximale parmi tous les chemins entre x et y.

Un chemin de bande passante maximale est ainsi un chemin permettant de maximiser la bande passante entre deux villes, ce que cherchent à réaliser les opérateurs MaxDébit et MinLatence. On note : {b_{\max}(x,y)=\max\{b(c)\mid c\text{ chemin de }x\text{ à }y\}} la bande passante d’un chemin de bande passante maximale de x à y.

On a {b_{\max}(x,y)=-\infty} si x et y ne sont pas reliés par au moins un chemin. Notons que cette quantité est bien définie, l’ensemble des arêtes étant fini, il y a un nombre fini de valeurs possibles pour la bande passante d’un chemin de x à y.

On admet que dans un arbre il existe un unique chemin élémentaire entre tout couple de sommets.

Un fournisseur d’accès cherche à pouvoir offrir un chemin avec la bande passante la plus grande possible entre tous les couples de villes possibles. Plus précisément, il s’intéresse à la quantité : {b_{\lim}(G)=\min\{b_{\max}(x,y)\mid x,y\in S\}} appelée la bande passante limite d’un grapheG.

Partie V - Jeu sur un graphe

Dans cette partie, on suppose que {G=(S,A,p)} est un graphe pondéré connexe muni d’une fonction de pondération injective.

V.1 - Procédure de partage vue comme un jeu

On peut voir la procédure de partage du réseau décrite dans l’introduction du sujet comme un jeu à deux joueurs. Les deux joueurs sont MaxDébit (joueur max associé à la valeur 1) et MinLatence (joueur min associé à la valeur −1).

Une configuration est la donnée de deux sous-graphes {G_1} et {G_{-1}} de G, d’arêtes disjointes, correspondant aux choix des arêtes effectués jusque-là par les deux joueurs, ainsi que la donnée du joueur qui doit jouer (il s’agit du joueur qui contrôle cette configuration).

Un coup possible consiste à choisir une nouvelle arête du graphe non encore attribuée. Une configuration est finale lorsque toutes les arêtes ont été attribuées et donc lorsque les arêtes de {G_1} et {G_{-1}} partitionnent celles de G.

La configuration initiale est contrôlée par MaxDébit et est composée de deux sous-graphes sans arêtes.

Pour tester la viabilité de cette procédure, le gouvernement commence par effectuer un essai sur le réseau de l’île de Korße rattachée au Listenbourg, représenté à la figure 5.

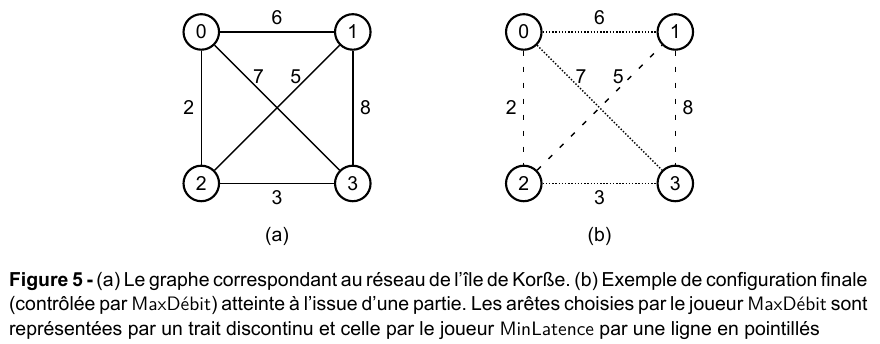

Un exemple possible de partie de ce jeu, dont l’issue est représentée à la figure 5, est la suivante :

• l’arête{1, 3} est choisie par MaxDébit ;

• l’arête{0, 1} est choisie par MinLatence ;

• l’arête{1, 2} est choisie par MaxDébit ;

• l’arête{2, 3} est choisie par MinLatence ;

• l’arête{0, 2} est choisie par MaxDébit ;

• l’arête{0, 3} est choisie par MinLatence. Ici les deux opérateurs obtiennent la gestion d’un sous-réseau qui est exactement un arbre couvrant, mais ce n’est pas le cas en général, le sous-graphe correspondant au sous-réseau obtenu par un joueur pouvant même ne pas être connexe.

La partie IV montre que l’objectif d’un fournisseur d’accès est de choisir un sous-graphe {G'} de manière à maximiser la quantité {b_{\lim}(G')}, c’est-à-dire de maximiser la bande passante limite du sous-graphe.

D’après lapartie IV, pour cela, il s’agit tout d’abord d’obtenir un sous-graphe {G'} connexe (sans quoi {b_{\lim}(G')=-\infty}) puis, le cas échéant, de considérer l’arête de poids minimal de l’arbre couvrant de poids maximal de {G'}, {b_{\lim}(G')} étant alors le poids de cette arête.

Un fournisseur d’accès estime qu’il est gagnant si la bande passante limite de son sous-graphe {b_{\lim}(G')} est strictement supérieure à celle de son concurrent. Une configuration finale est donc gagnante pour MaxDébit si {b_{\lim}(G_1)>b_{\lim}(G_{-1})} et gagnante pour MinLatence si {b_{\lim}(G_1)\lt b_{\lim}(G_{-1})}.

Remarquons que si seul l’un des deux joueurs réussit à obtenir un sous-graphe connexe, celui-ci est nécessairement gagnant. Il peut également y avoir match nul si aucun des deux joueurs n’obtient un graphe connexe à l’issue de la procédure d’attribution.

En reprenant l’exemple proposé à la figure 5, MaxDébit obtient un sous-graphe dont la plus petite arête de son arbre couvrant est de poids 2 et MinLatence obtient un sous-graphe dont la plus petite arête de son arbre couvrant est de poids 3. Le joueur MinLatence remporte donc la partie.

V.2 - Implémentation en Python

On rappelle qu’en Python une boucle for i in range(a, b) permet de faire évoluer une variable i entre les valeurs a incluse et b exclue. On modélise en Python le graphe pondéré {G=(S,A,p)} par un objet g de type Graphe dont l’implémentation n’est pas précisée ici.

Si g est un objet de type Graphe , g.nb_sommets est un entier correspondant à n = |S | et g.aretes est une liste de longueur m = |A| contenant les triplets (w, i, j) avec {0\le i\lt j\lt n} et w = p({i, j}) correspondant aux arêtes pondérées. On note {(a_k)_{k\in[\![0,m-1]\!]}} les arêtes dans l’ordre de cette énumération.

Par exemple, si g représente le graphe de l’île de Korße représenté à la figure 5, on aura par exemple :

On représente une configuration par un couple (t, etat) . La première composante t est un entier valant 1 si c’est au joueurMaxDébit de jouer et -1 si c’est au joueurMinLatence de jouer.

La deuxième composante etat est une liste de longueur m avec, pour {k\in[\![0,m-1]\!]}, etat[k] == 1 si l’arêteak a déjà été choisie par le joueur MaxDébit, etat[k] == -1 si l’arête {a_k} a déjà été choisie par le joueur MinLatence et etat[k] == 0 si l’arêteak n’a pas encore été choisie.

Par exemple, la configuration finale de la figure 5 est représentée par le couple :

En effet, l’état est contrôlé par le joueur MaxDébit, les arêtes d’indices 1, 3 et 4 ont été choisies par le joueur MaxDébit et les arêtes d’indices 0, 2, 5 par le joueur MinLatence.

La fonction suivante permet de renvoyer la configuration initiale correspondant à un graphe g :

La fonction suivante permet de savoir quel joueur contrôle une configuration. Elle renvoie 1 si c’est à MaxDébit de jouer et −1 si c’est à MinLatence de jouer.

On rappelle que si etat est une liste Python, l’instruction suiv = etat.copy() permet de créer une copie de la liste etat dans la variable suiv .

V.3 - Calcul des attracteurs

On suppose disposer d’une fonction gagnant(g, c) qui, étant donné un graphe g et une configuration finale c , renvoie 1, 0 ou −1 suivant que la configuration finale est gagnante pour MaxDébit, un match nul ou gagnante pour MinLatence.

Pour cela, cette fonction va calculer les sous-graphes {G_1} et {G_{-1}} obtenus par les deux joueurs, vérifier si ceux-ci sont connexes, le cas échéant en calculer les arbres couvrants de poids maximal, puis le poids de l’arête de poids minimal de ces arbres couvrants, en déduire {b_{\lim}(G_1)} et {b_{\lim}(G_{-1})}, les comparer et enfin renvoyer le gagnant (ou 0 pour match nul).

La fonction suivante permet d’attribuer un score dans {−1, 0, 1} à une configuration non nécessairement finale.

Les trois sous-parties suivantes sont complètement indépendantes.

V.4 - Memoïsation

L’implémentation précédente de la fonction score va conduire à recalculer un grand nombre de fois le score pour une même configuration. On se propose d’adopter une technique de mémoïsation. On se donne un dictionnaire cache qui sera, pour simplifier, une variable globale.

Ce dictionnaire permet de mémoriser le score des configurations pour lesquelles celui-ci a déjà été calculé.

Comme les listes ne peuvent pas être utilisées comme clés pour les dictionnaires, on utilisera la fonction fige ci-après pour convertir une configuration avec des listes en configuration avec des n-uplets avant de l’utiliser comme clé du dictionnaire cache .

Par exemple, en considérant la configuration obtenue après les trois premiers coups lors de la partie donnée en exemple dans la sous-partie V.1, on obtient :

V.5 - Algorithme MinMax avec heuristique et exploration jusqu’à une profondeur p

Même en utilisant une fonction mémoïsée, le coût du calcul du score de toutes les configurations avec l’approche précédente peut vite se révéler prohibitif.

On se propose dans cette sous-partie d’utiliser l’algorithme MinMax avec une heuristique en limitant l’exploration jusqu’à une profondeur {p\in\mathbb N}.

On suppose disposer d’une heuristique, c’est-à-dire une évaluation approximative de la qualité d’une configuration non finale sous la forme d’un score dans [−1, 1], avec un score positif si la configuration semble favorable pour MaxDébit et un score négatif si la configuration semble favorable pour MinLatence.

On suppose donc disposer d’une fonction heuristique telle que heuristique(g, c) pour un graphe g et une configuration non finale c renvoie un score dans [−1, 1].

V.6 - Vol de stratégie

Ainsi, il existe pour MaxDébit une stratégie lui assurant de ne pas perdre : elle lui assure soit de gagner soit de forcer un match nul. Le gouvernement du Listenbourg semble avoir privilégié un des deux opérateurs.
