Informatique — MPI — 2025

4 heures. Calculatrice autorisée.

Rush Hour

Informatique — MPI — 2025. 4 heures. Calculatrice autorisée.

L’épreuve est composée de deux problèmes indépendants. L’objectif du premier problème est d’écrire un programme permettant de résoudre le casse-tête de déplacements nommé Rush Hour dont le but est de faire sortir une voiture d’un parking.

Dans le second problème, on souhaite connaitre le maximum de véhicules qu’il est possible de placer sur le terrain d’une casse automobile.

Les candidats devront répondre aux questions en utilisant le langage C dans le premier problème et le langage OCaml dans le second problème.

Ils sont invités, lorsque c’est pertinent, à décrire succinctement le fonctionnement de leurs programmes, un dessin étant souvent plus parlant qu’un long discours. Le barème tient compte de la clarté et de la concision des programmes.

Nous recommandons de choisir des noms de variables intelligibles et de structurer, si cela s’avère nécessaire, de longs codes par des fonctions auxiliaires dont on décrira le rôle.

On identifiera une même grandeur écrite dans deux polices différentes, en italique lorsque nous la considèrerons d’un point de vue mathématique (par exemple {n}), et en police à largeur fixe lorsque nous la considèrerons d’un point de vue informatique (par exemple n).

Si {a,b\in\mathbb Z}, on note {\llbracket a,b\llbracket} l’ensemble {\{k\in\mathbb Z\mid a\le k\lt b\}=\{a,a+1,\ldots,b-1\}}.

Un graphe non orienté est un couple {G=(S,A)} où {S} est un ensemble fini non vide d’éléments appelés sommets et {A} un ensemble de parties de {S} à deux éléments, appelées arêtes. Si {x,y\in S} sont deux sommets distincts de {S}, l’arête {\{x,y\}} sera notée {x-y}.

Un graphe orienté est un couple {G=(S,A)} où {S} est un ensemble fini non vide d’éléments appelés sommets et {A} un ensemble d’éléments {(x,y)} de {S\times S} tels que {x\ne y}, appelés arcs. Si {x,y\in S} sont deux sommets distincts de {S}, l’arc {(x,y)} sera noté {x\to y}.

Par complexité en temps d’un algorithme, on entend nombre d’opérations élémentaires (comparaison, addition, soustraction, multiplication, division, affectation, test, etc.) nécessaires à l’exécution de l’algorithme dans le pire des cas.

Partie A – Rush Hour

Le jeu de plateau Rush Hour simule un embouteillage dans un parking à l’heure de pointe. Dans ce jeu à un joueur, on doit extraire le véhicule gris d’une grille dans laquelle plusieurs autres véhicules noirs bloquent la sortie.

Il est possible de déplacer chaque véhicule, d’une ou plusieurs cases, vers l’avant ou l’arrière. Les véhicules sont soit des voitures, soit des camions. Les voitures occupent {2} cases tandis que les camions occupent {3} cases.

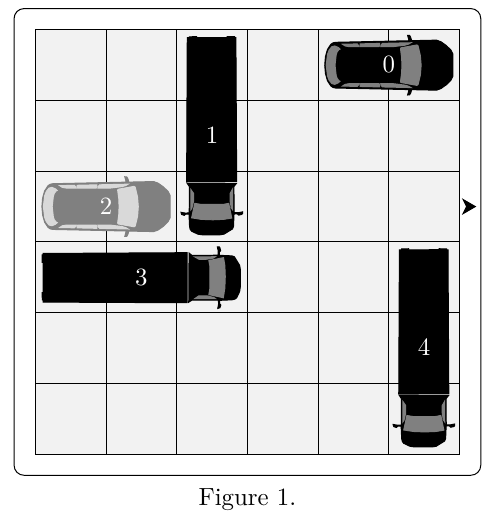

La sortie est repérée par une flèche qui se situe sur le côté droit de la grille. La figure 1 illustre une position de départ du jeu.

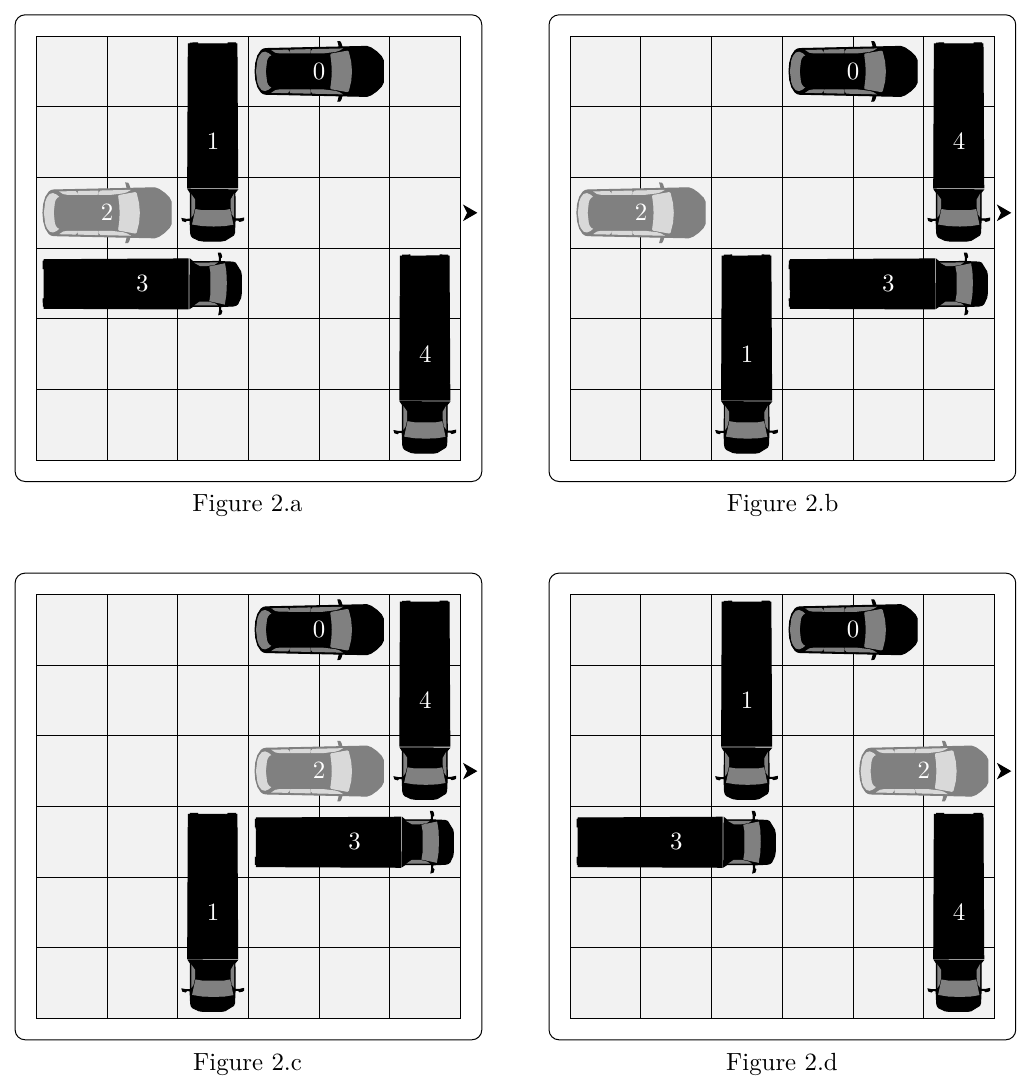

Pour résoudre ce casse-tête, on commence par déplacer la voiture {0} d’une case en arrière. On se retrouve alors dans la configuration de la figure 2.a.

Puis on déplace le camion {4} de {3} cases en arrière, le camion {3} de {3} cases en avant et le camion {1} de {3} cases en avant.

On se retrouve alors dans la configuration de la figure 2.b qui nous permet de déplacer la voiture grise numérotée {2} de {3} cases vers l’avant et nous retrouver sans la configuration de la figure 2.c.

On déplace alors le camion {1} de {3} cases vers l’arrière, puis le camion {3} de {3} cases vers l’arrière et le camion {4} de {3} cases vers l’avant. On avance enfin la voiture grise numérotée {2} d’une case.

Elle se retrouve devant la sortie indiquée par la flèche sur la droite de la grille. Cette configuration gagnante est indiquée à la figure 2.d.

Dans ce problème, nous supposerons que la grille du jeu est carrée et comporte {M\times M} cases. Comme tous les véhicules occupent au moins {2} cases, le nombre de véhicules présents sur la grille est majoré par {(M\times M)/2}. Dans notre programme, cet entier est noté MAX_V.

Les cases sont repérées par leurs coordonnées {(i,j)\in\llbracket0,M\llbracket^2}, l’indice {i} indiquant le numéro de la ligne et l’indice {j} indiquant le numéro de la colonne. La ligne sur laquelle se trouve la sortie est indiquée par {S}.

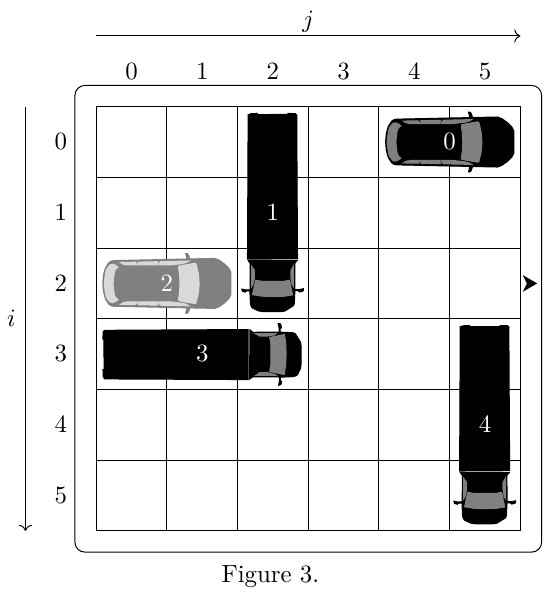

Dans l’exemple de la figure 3 disponible page suivante, on a {M=6} et {S=2}.

Dans la suite du sujet, nous supposerons que la voiture grise est l’unique voiture placée horizontalement sur la ligne de la sortie.

Comme c’est la seule voiture pouvant sortir de la grille, contrairement aux schémas présents dans ce sujet sur lesquels elle est en gris, elle ne fera l’objet d’aucun marquage particulier dans notre algorithme.

Nous supposerons que les entêtes suivants ont été inclus et que les constantes ci-dessous sont définies au début du programme.

Les directives #define présentes ici ont pour but de définir des synonymes pour les constantes entières utilisées dans le sujet. Chaque fois que l’identifiant M sera présent dans la suite, il sera directement substitué par la constante 6 par le compilateur.

I – Introduction

La position de chaque véhicule sur la grille est représentée par la structure de donnée suivante :

Le couple {(i,j)} représente les coordonnées de la case occupée par le véhicule située la plus en haut à gauche sur la grille. Par exemple, sur la figure 3, les coordonnées du véhicule {0} sont {(0,4)} et celles du véhicule {1} sont {(0,2)}.

Le champ longueur indique la longueur, en nombre de cases, du véhicule : {2} pour une voiture et {3} pour un camion.

Enfin, le champ direction indique la direction du véhicule : 'H' si le véhicule est placé de manière horizontale, comme le véhicule {0} de la figure 3, et 'V' si le véhicule est placé de manière verticale, comme le véhicule {1} de la figure 3.

La configuration des véhicules sur le plateau de jeu est représentée par la structure suivante :

Le nombre de véhicules présents sur la grille est donné par le champ n et vérifie {n\le} MAX_V. Pour tout {k\in\llbracket0,n\llbracket}, le champ v[k] donne la position et les caractéristiques du véhicule d’indice {k}. Enfin, le champ distance n’est pas utilisé pour le moment et sera initialisé à {0}.

Afin de faciliter la manipulation des états, nous allons définir une structure plateau représentant le plateau de jeu. Cette structure est définie comme suit :

Pour chaque état, seul un nombre fini de déplacements est valide. Pour manipuler cette collection, nous allons utiliser une liste chainée, dont le maillon deplacement est défini comme ceci :

Un tel maillon permet de représenter un déplacement de la voiture d’indice k de pas cases dans le sens des {i} (ou des {j}) croissants.

Par exemple, dans la solution du casse-tête de la figure 1, le premier mouvement de la voiture {0} d’une case vers la gauche aura une valeur de k = 0 et de pas = -1. Le second mouvement du camion {4} de {3} cases vers le haut aura une valeur de k = 4 et de pas = -3.

Le champ suivant pointe vers le prochain maillon de la liste chainée. La liste vide est représentée par le pointeur NULL.

Pour la suite du sujet, on suppose disposer d’une fonction deplacement *e_deplacements(etat *e) renvoyant la liste des déplacements valides dans l’état e.

II – Implémentation d’une file

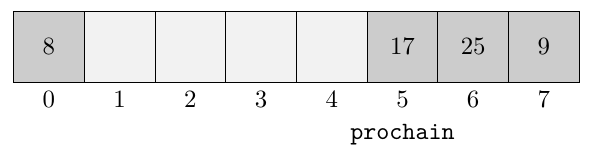

Dans cette partie, nous allons réaliser une file à l’aide d’un tableau circulaire. Sur l’exemple ci-dessous, nous avons une file d’entiers représentée par un tableau possédant {8} cases. On dit que la file a une capacité de {8} éléments.

Ce tableau représente la file {17\leftarrow25\leftarrow9\leftarrow8}. Le prochain élément à sortir de la file est {17} et le dernier élément à avoir été ajouté est {8}. L’indice prochain, qui est égal à {5} sur cet exemple, indique l’indice du prochain élément qui sortira de la file.

Cette file possède {4} éléments. On dit que sa taille est égale à {4}.

La file que nous allons implémenter est une file d’états. Elle est représentée par la structure suivante :

On souhaite montrer que la complexité amortie des fonctions f_enfile et f_defile est en {O(1)}, c’est-à-dire que si l’on part d’une file vide, la complexité d’une succession de {n} appels, chaque appel se faisant à l’une de ces fonctions, a une complexité en {O(n)}.

Pour les deux questions suivantes, et seulement pour ces deux questions, la complexité d’une opération sera calculée comme le nombre d’accès aux éléments du tableau tab, que ces accès soient en lecture ou en écriture. Nous allons utiliser pour cela la méthode du potentiel.

On définit le potentiel {\Phi} d’une file {f} par

{\Phi(f)=|4\cdot\operatorname{taille}(f)-2\cdot\operatorname{capacite}(f)|.}On note {f_0,f_1,\ldots,f_n} les états successifs de la file. L’état {f_0} est son état initial qui est une file de taille et de capacité nulle. Pour tout {k\in\llbracket1,n\rrbracket}, {f_k} est l’état de la file après la {k}-ième opération.

{f_0\xrightarrow{\mathrm{op}_1}f_1\xrightarrow{\mathrm{op}_2}f_2\cdots f_{n-1}\xrightarrow{\mathrm{op}_n}f_n.}Pour tout {k\in\llbracket1,n\rrbracket}, on note {C_k} la complexité de l’opération {\mathrm{op}_k} qui fait passer la file de l’état {f_{k-1}} à l’état {f_k}.

III – Table de hachage

Dans cette partie, nous allons implémenter une structure d’ensemble à l’aide d’une table de hachage en adressage ouvert. Les éléments de cet ensemble sont de type etat *. Nous allons commencer par définir une fonction de hachage. Pour tout état {e}, on définit

{\operatorname{hash}(e)=\sum_{\substack{0\le i\lt M\\[8pt]0\le j\lt M}}d_{i,j}3^{iM+j}}où pour tout {i,j\in\llbracket0,M\llbracket}{d_{i,j}=\begin{cases}0&\text{si la case }(i,j)\text{ est inoccupée,}\\[8pt]1&\text{si la case }(i,j)\text{ est occupée}\\[8pt]&\text{par un véhicule horizontal,}\\[8pt]2&\text{si la case }(i,j)\text{ est occupée}\\[8pt]&\text{par un véhicule vertical.}\end{cases}}On suppose disposer d’une fonction plateau *p_hash(etat *e) qui étant donné un état e, renvoie un plateau p dont les éléments tab[i][j] sont égaux à {d_{i,j}}.

Pour stocker les états dans notre table de hachage, nous allons utiliser un tableau possédant un nombre de cases appelé capacité de la table de hachage. Cette capacité sera de la forme {2^p}. La taille de la table de hachage est le nombre d’états qu’elle contient.

Lorsqu’on souhaite ajouter un état {e} dans notre table de hachage, on commencera par calculer {h=\operatorname{hash}(e)\bmod2^p}. Si la case d’indice {h} est vide, on placera {e} dans cette case.

Sinon, on cherchera la première case vide en partant de l’indice {h} et en avançant de un en un de manière circulaire dans le tableau, jusqu’à trouver une case vide.

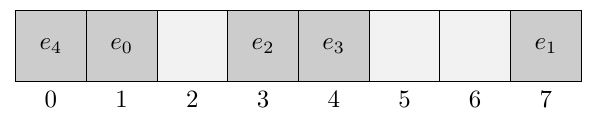

Par exemple, si l’on part d’une table de hachage vide de capacité {8}, et qu’on ajoute successivement les états {e_0,e_1,e_2,e_3,e_4} ayant des hash respectifs de {h_0=1}, {h_1=7}, {h_2=3}, {h_3=3} et {h_4=7}, on obtiendra la table de hachage suivante.

Lorsque la table de hachage est trop peuplée, on double sa capacité et on réinsère les éléments de l’ancienne table de hachage dans la nouvelle. Nous utiliserons la structure suivante pour représenter notre table de hachage.

Le tableau tab contient les différents états présents dans la table de hachage. Nous utiliserons le pointeur NULL pour représenter les cases vides de la table.

On suppose que l’on dispose d’une fonction tableh *t_nouveau(void) créant une table de hachage vide ayant une capacité de {1} et d’une fonction void t_libere(tableh *t) libérant la mémoire associée à la table de hachage t, ainsi que la mémoire associée à tous les états qu’elle contient.

On suppose disposer d’une fonction void t_augmente_capacite(tableh *t) qui prend en entrée une table de hachage t de capacité {c\ge1} et qui augmente sa capacité à {2c}.

IV – Recherche d’une solution optimale

On supposera disposer dans cette partie d’une fonction bool e_gagne(etat *e) déterminant si la voiture grise est devant la sortie, ainsi que d’une fonction etat *e_copie(etat *e) effectuant une copie d’un état e.

Partie B – La casse automobile

Dans cette partie, nous disposons d’un terrain sur lequel nous souhaitons entreposer le plus grand nombre de véhicules hors d’usage. Ce terrain est modélisé par un ensemble de cases du plan, extraites d’une grille régulière.

La taille d’un terrain désigne le nombre de cases le constituant. Deux types de véhicules sont disponibles : les voitures, qui occupent {2} cases, et les camions, qui occupent {3} cases.

Le premier objectif de cette partie est d’implémenter un algorithme efficace, ayant une complexité polynomiale en la taille du terrain, permettant de déterminer le maximum de voitures qu’il est possible de disposer sur ce dernier.

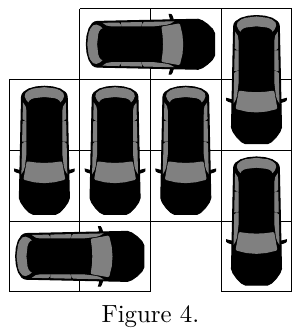

Cet algorithme nous permet notamment de décider s’il est possible de couvrir tout le terrain à l’aide de voitures. La figure 4 donne un exemple de couverture complète d’un terrain possédant {14} cases à l’aide de voitures.

Le second objectif de cette partie est de démontrer que, si l’on remplace les voitures, qui occupent {2} cases, par des camions, qui occupent {3} cases, le problème devient NP-complet.

I – Remplir une casse avec le maximum de voitures

Dans cette partie B.I, tous les véhicules considérés sont des voitures et occupent {2} cases.

Dans la suite de cette partie, nous allons écrire une algorithme permettant de déterminer le plus grand nombre de voitures qu’il est possible de disposer sur un terrain, ainsi qu’une telle disposition.

Pour cela, on définit le graphe non orienté {G=(S,A)} dont l’ensemble des sommets {S} est constitué des cases du terrain, une arête {x-y} appartenant à {A} si et seulement si {x} et {y} sont deux cases adjacentes, c’est-à-dire lorsque {y} est l’une des {4} cases au-dessus, en dessous, à gauche ou à droite de {x}.

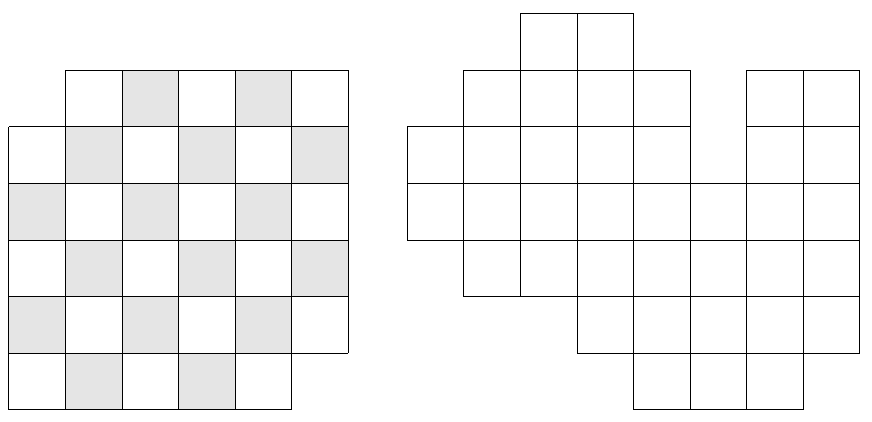

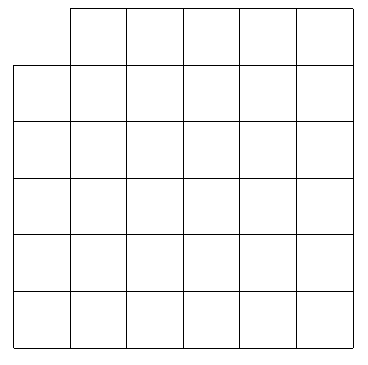

Nous choisissons arbitrairement de colorier une case du terrain en noir, puis de colorier le reste du terrain à la manière d’un échiquier en alternant les couleurs blanches et noires. On note {N} l’ensemble des sommets noirs et {B} l’ensemble des sommets blancs.

Puisqu’une arête relie toujours deux sommets de couleurs différentes, {G=(N\sqcup B,A)} est un graphe biparti.

On numérote les {r} cases du terrain en commençant par les {p} cases noires, puis les {q} cases blanches. On a donc {r=p+q}, {N=\llbracket0,p\llbracket} et {B=\llbracket p,r\llbracket}. En OCaml, ce graphe sera représenté par un tableau de listes d’adjacence (g : int list array) ainsi que l’entier (p : int).

Pour tout {x\in\llbracket0,r\llbracket}, g.(x) est la liste des voisins du sommet {x}.

On rappelle qu’un couplage de {G=(S,A)} est une partie {C} de {A} telle que chaque sommet n’est l’extrémité que d’au plus une arête de {C}. Un sommet {x\in S} est dit libre lorsqu’il n’est l’extrémité d’aucune arête de {C}.

Deux sommets {x,y\in S} sont dits conjoints lorsqu’ils sont les extrémités d’une même arête de {C}. En OCaml, un couplage sera représenté par le tableau (conjoint : int option array) défini par

• conjoint.(x) = None lorsque le sommet {x} est libre.
• conjoint.(x) = Some y et conjoint.(y) = Some x lorsque {x} et {y} sont conjoints.

Un chemin {x_0-x_1-\cdots-x_k} de longueur {k} sera représenté en OCaml par la liste [x0; ...; xk] et sera représenté par la variable (w : int list). Un chemin est dit élémentaire lorsque ses sommets sont deux à deux distincts.

Un chemin est dit alternant pour {C} lorsqu’il est élémentaire et ses arêtes {x_i-x_{i+1}} alternent entre des éléments de {C} et {A\setminus C}. On dit qu’il est augmentant lorsqu’il est alternant et que ses extrémités sont libres.

Si {X} et {Y} sont deux parties de {A}, on définit la différence symétrique {X\Delta Y=(X\cup Y)\setminus(X\cap Y)}. On admet que cette opération est associative et commutative. Si {X} est une partie de {A} et {w} est un chemin, {X\Delta w} est défini en considérant le chemin {w} comme un ensemble d’arêtes.

On définit le graphe orienté {G_C} possédant les mêmes sommets que {G} et possédant un arc orienté pour chaque arête {n-b} de {G} où {n\in N} et {b\in B} : si {n-b\in C}, cet arc est {b\to n}, sinon cet arc est {n\to b}. D’autre part, dans la suite de cette partie, on utilisera l’enregistrement

pour représenter un couplage ainsi que le graphe biparti auquel il est associé. Si c est une variable de type couplage, c.graphe permet d’accéder au tableau de listes d’adjacence du graphe, c.p permet d’accéder à l’entier {p} et c.conjoint permet d’accéder au tableau conjoint.

On construit un couplage à l’aide de la syntaxe

Enfin, on note respectivement {N_\ell} et {B_\ell} l’ensemble des sommets libres de {N} et de {B}.

Pour tout {x\in S}, on note {d(x)} la plus petite longueur parmi les longueurs des chemins alternants reliant un élément {n\in N_\ell} à {x}. Si un tel chemin n’existe pas, on pose par convention {d(x)=+\infty}. Afin de manipuler efficacement cette distance, nous utiliserons par la suite l’enregistrement

où d est un tableau tel que d.(x) = d(x) pour tout {x\in\llbracket0,r\llbracket}, la valeur {+\infty} étant représenté par l’entier max_int, et dmin est la longueur {d_{\min}} du plus court chemin augmentant pour {C}, avec par convention dmin = max_int lorsqu’un tel chemin n’existe pas.

Nous souhaitons construire le plus grand ensemble de chemins augmentants pour {C} tel que ces chemins n’aient aucun sommet en commun et soient tous de longueur {d_{\min}}. Un tel ensemble est appelé ensemble de chemins de Hopcroft-Karp.

Pour construire cet ensemble, on commence par définir le graphe {G_{HK}} possédant les mêmes sommets que {G_C}, en ne conservant que les arcs {x\to y} tels que {d(y)=d(x)+1} et {d(y)\le d_{\min}}. Ensuite, on initialise notre ensemble de chemins à l’ensemble vide.

Puis, pour chaque sommet {x\in N_\ell}, on cherche un chemin reliant {x} à un sommet {y\in B_\ell} dans {G_{HK}} à l’aide d’un parcours en profondeur.

Tant qu’un tel chemin existe, on retire de {G_{HK}} les sommets empruntés par notre chemin, on ajoute ce chemin à notre ensemble de chemins et on réitère l’opération.

Pour notre implémentation, on ne cherchera pas à générer le graphe {G_{HK}}, mais on travaillera uniquement à partir du graphe {G_C}.

On souhaite donc écrire une fonction ensemble_chemins (c : couplage) (dist : distance) : int list list prenant en entrée un couplage {C}, ainsi que l’enregistrement dist calculé par la fonction distance et renvoyant un ensemble de chemins de Hopcroft-Karp sous forme de liste. Pour cela, on introduit l’exception

et on définit la fonction

Dans la question suivante, on admet le lemme de Berge : un couplage dans un graphe est maximum pour l’inclusion si et seulement si il n’existe pas de chemin augmentant.

II – Remplir une casse avec le maximum de camions

Dans cette partie, on souhaite montrer que le problème qui consiste, étant donné un terrain {t} ainsi qu’un entier {n}, de déterminer s’il est possible de placer au moins {n} camions sur le terrain {t}, est NP-complet. Dans la suite, on nomme ce problème 3CASSE.

On définit les types

le type terrain représentant un terrain à l’aide d’un tableau bidimensionnel de booléens. Pour chaque case de cette grille, le booléen associé est égal à true si et seulement si elle fait partie du terrain.

Le type camion représente quant à lui la position d’un camion sur le terrain, de manière similaire à ce qui a été décrit dans la partie A.I.

On souhaite montrer que 3CASSE est NP-difficile. Pour cela, nous allons partir d’une variante du problème 3SAT, nommée Planar 3SAT et qui est également NP-complet.

Tout comme pour 3SAT, les instances de ce problème de décision sont des formules logiques en forme normale conjonctive.

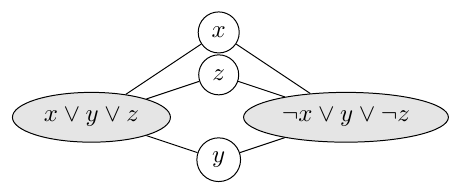

Pour une formule {\varphi} on considère le graphe non orienté dont les sommets sont formés des variables et des clauses et dont les arêtes relient une variable à une clause si et seulement si la variable est présente dans la clause.

Le problème Planar 3SAT est semblable à 3SAT mais restreint les formules à celles dont le graphe est planaire. Par exemple, la formule {\varphi=(x\vee y\vee z)\wedge(\neg x\vee y\vee\neg z)} est planaire puisqu’on peut la représenter par le graphe suivant :

Étant donnée une formule {\varphi} de Planar 3SAT, nous allons construire une instance de 3CASSE. Pour cela, nous allons construire un terrain à l’aide de gadgets. L’essentiel de ces gadgets peut accueillir un nombre fixe de camions.

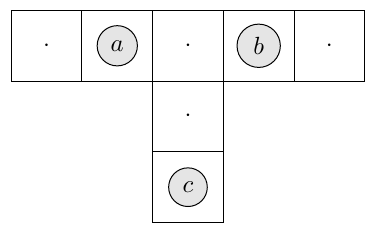

Les gadgets représentant des clauses sont des exceptions et peuvent accueillir un camion en plus lorsque cette clause est vraie. Les gadgets sont reliés entre eux afin de créer des chemins, transportant des signaux.

Chaque signal représente la valeur d’un littéral {x} (ou de sa négation {\neg x}).

Concrètement, les gadgets sont reliés entre eux en superposant une de leur case, par laquelle sera transmis ce signal. Les gadgets sont agencés de manière à ce que tout camion placé sur le terrain se trouve entièrement sur un unique gadget.

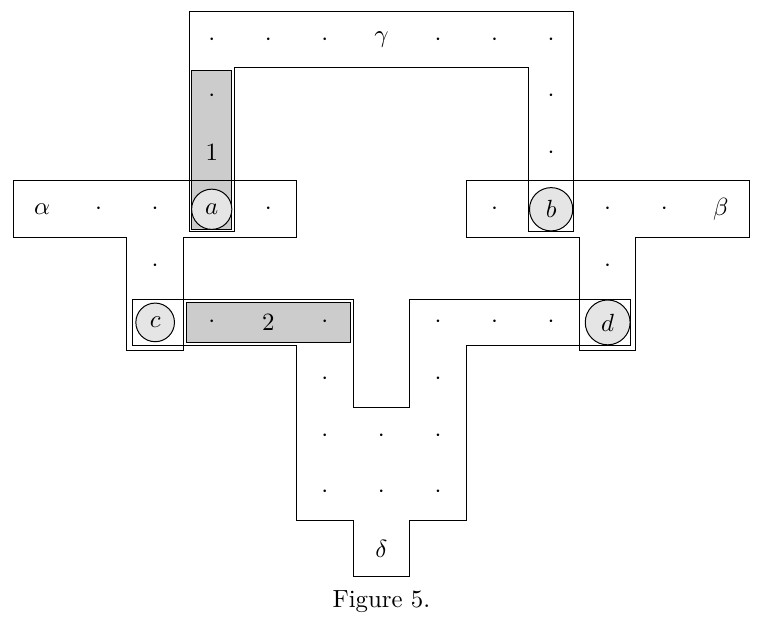

Par exemple, le terrain de la figure 5 est composé de {4} gadgets {\alpha,\beta,\gamma,\delta} reliés par les cases {a,b,c,d}. Les gadgets {\alpha} et {\gamma} sont reliés par la case {a} qui appartient aux deux gadgets. Sur ce terrain, nous avons placé deux camions.

Le camion {1} appartient au gadget {\gamma}. Bien qu’il empiète sur le gadget {\alpha}, on ne considère pas qu’il appartienne à ce gadget. Le camion {2} appartient quant à lui au gadget {\delta}.

La disposition des camions sur le terrain va permettre de représenter les signaux. Si {\varepsilon} est un gadget et qu’un camion n’appartenant pas à ce gadget empiète sur la case {e} du gadget {\varepsilon}, on dit que le gadget {\varepsilon} possède une protrusion en {e}.

On dit dans ce cas que, pour le gadget {\varepsilon}, le signal {e} est faux. Dans le cas contraire, on dit que ce signal est vrai. Par exemple, avec la disposition de camions ci-dessus, pour le gadget {\alpha}, on dit que le signal {a} est faux et que le signal {c} est vrai.

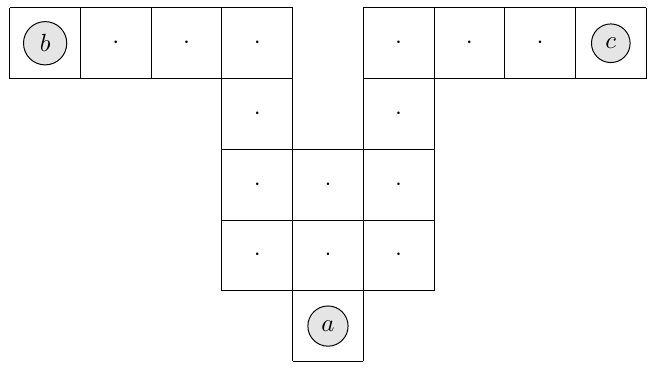

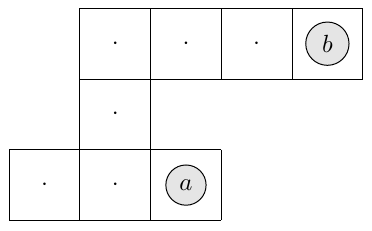

L’idée du gadget précédent peut être généralisée afin d’obtenir un gadget permettant de transmettre un signal tout en se décalant d’un nombre de cases qui est un multiple de {3}. Il est cependant nécessaire de transmettre des signaux tout en se décalant d’un nombre de cases quelconque.

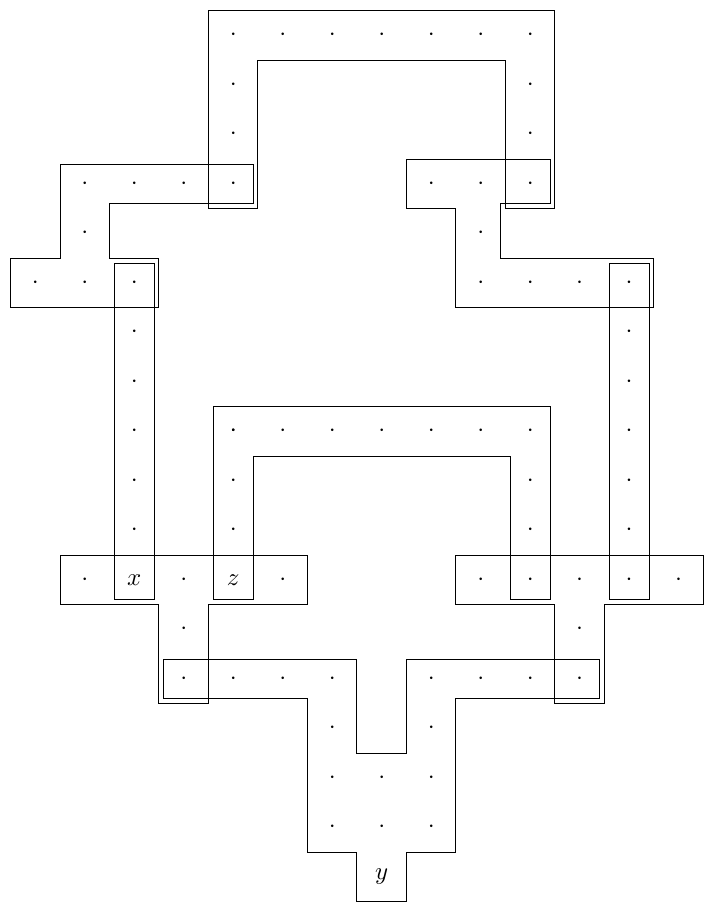

Un signal représentant un littéral {x} (ou sa négation {\neg x}) peut être utilisé dans plusieurs clauses. C’est pourquoi il est nécessaire de pouvoir le dupliquer.
