Ordonnabilité des espaces métriques
Le sujet comporte 12 pages, numérotées de 1 à 12. Début de l’épreuve. Dans ce sujet, on s’intéresse au problème d’ordonner les éléments d’un espace métrique de sorte que deux éléments successifs soient à distance bornée. Ce sujet est constitué de quatre parties.
La première partie est formée de préliminaires utiles dans le reste du sujet, avec des questions de programmation en C et OCaml. La deuxième partie propose une implémentation en C d’une structure de données utilisée notamment dans la troisième partie.
Cette troisième partie considère les graphes, munis de la distance de plus court chemin, comme espace métrique, avec implémentations en C.
La quatrième partie, enfin, indépendante des deux précédentes, considère l’ordonnabilité des langages réguliers pour une certaine distance d’édition ; cette partie contient de la programmation en OCaml.
Dans les questions de programmation en C ou OCaml, on n’utilisera pas de fonctions qui ne sont pas incluses dans la bibliothèque standard du langage. Pour les codes en C, on pourra supposer que les en-têtes
Espaces métriques et d-ordres
Dans ce sujet, on s’intéresse à des collections de données discrètes que l’on cherche à explorer ou engendrer de proche en proche.
On modélise ce cadre général à l’aide des notions d’espace métrique, de d-suite et de d-ordre :
Définition 1 (espace métrique). Un espace métrique {\mathcal M=(X,\delta)} est constitué d’un ensemble dénombrable X dont les éléments sont appelés points et d’une distance sur X, c’est-à-dire une application {\delta:X\times X\to\mathbb N} satisfaisant :
Symétrie. Pour tout {(x,y)\in X^2}, {\delta(x,y)=\delta(y,x)}.
Séparation. Pour tout {(x,y)\in X^2}, {\delta(x,y)=0} si et seulement si {x=y}.
strong>Inégalité triangulaire. Pour tout {(x,y,z)\in X^3}, {\delta(x,y)\leq\delta(x,z)+\delta(z,y)}.
Pour un espace métrique {\mathcal M=(X,\delta)} et {X'\subseteq X}, on note {\mathcal M[X']} le couple {(X',\delta_{|X'})}, où {\delta_{|X'}} dénote la restriction de {\delta} au domaine {X'\times X'}.
On observe que {\mathcal M[X']} est encore un espace métrique, que l’on appellera sous-espace de {\mathcal M}.
Définition 2 (d-suite). Pour {d\in\mathbb N^\star}, une d-suite s dans un espace métrique {\mathcal M=(X,\delta)} est une suite (finie ou infinie dénombrable) {s=x_1,x_2,\ldots} de points de {\mathcal M} telle que :
— s ne contient pas de doublons, c’est-à-dire que pour tous {x_i,x_j} de la suite, si {i\ne j} alors {x_i\ne x_j} ;
— deux points consécutifs de la suite sont à distance au plus d ; formellement, pour tous {x_i,x_{i+1}} de la suite on a {\delta(x_i,x_{i+1})\leq d}.
On dit que s commence en {x_1} et, dans le cas où s est finie et a n éléments, que s termine en {x_n}.
Définition 3 (d-ordre, d-ordonnable). Pour {d\in\mathbb N^\star}, un d-ordre de {\mathcal M} est une d-suite dans {\mathcal M} contenant tous les points de {\mathcal M}.
L’espace {\mathcal M} est dit d-ordonnable lorsqu’il existe un d-ordre de {\mathcal M}. On dit que {\mathcal M} est ordonnable lorsque {\mathcal M} est d-ordonnable pour un certain d.
Distances d’édition sur les mots
On fixe dans tout le sujet l’alphabet {\Sigma:=\{a,b\}} ayant pour seules lettres a et b.
Un mot w est une suite finie de lettres {w=\alpha_1\cdots\alpha_n}. La longueur de w, notée {|w|}, est n. On note {\varepsilon} le mot vide, de longueur nulle. On note {\Sigma^\star} l’ensemble des mots sur {\Sigma}. Un langage est un sous-ensemble de {\Sigma^\star}.
Un espace métrique d’intérêt, sur l’ensemble des mots d’un langage, est donné par deux distances d’édition sur les mots : la distance push-pop et la distance push-pop-droite, que l’on définit ci-après.
Définition 4 (distance push-pop). La distance push-pop, dénotée {\delta_{pp}}, est définie de la manière suivante : pour {w,w'\in\Sigma^\star}, {\delta_{pp}(w,w')} est le nombre minimal d’opérations nécessaires pour passer de w à {w'}, où les opérations autorisées sont :
— pour un mot w, insérer la lettre {\alpha\in\Sigma} à la fin, ce qui donne le mot {w\alpha} ;
— pour un mot w, insérer la lettre {\alpha\in\Sigma} au début, ce qui donne le mot {\alpha w} ;
— pour un mot de la forme {w\alpha} avec {\alpha\in\Sigma}, supprimer la dernière lettre, ce qui donne le mot w ;
— pour un mot de la forme {\alpha w} avec {\alpha\in\Sigma}, supprimer la première lettre, ce qui donne le mot w.
Exemple 1. Les mots à distance push-pop 1 du mot aab sont aa (on a supprimé la dernière lettre), aaba (on a ajouté un a à la fin), aabb (on a ajouté un b à la fin), ab (on a supprimé la première lettre), aaab (on a ajouté un a au début) et baab (on a ajouté un b au début).
Définition 5 (distance push-pop-droite). La distance push-pop-droite, dénotée {\delta_{ppr}}, est définie de la même manière que {\delta_{pp}} mais seules les insertions et suppressions à la fin du mot sont autorisées.
Exemple 2. Les mots qui sont à distance push-pop-droite 1 du mot aab sont aa (on a supprimé la dernière lettre), aaba (on a ajouté un a à la fin) et aabb (on a ajouté un b à la fin).
Algorithmes d’énumération push-pop et push-pop-droite
Lorsqu’on travaillera sur les mots, on considèrera parfois des programmes produisant une suite (potentiellement infinie) de mots de {\Sigma^\star}, en utilisant les instructions spéciales suivantes : popL(), popR() ; pushL(α) et pushR(α) pour {\alpha\in\Sigma} ; et output().
Le programme dispose, comme état interne, d’une liste L d’éléments de Σ, qui est interprétée comme un mot de {\Sigma^\star}. La liste L est initialement vide et représente donc le mot vide.
Voici ce qu’il se passe lorsque le programme utilise les instructions spéciales :
— popL() a pour effet de supprimer la première lettre de la liste (et ne peut être appelée que si la liste est non vide) ;
— popR() a pour effet de supprimer la dernière lettre de la liste (et ne peut être appelée que si la liste est non vide) ;
— pushL(α) a pour effet d’ajouter la lettre {\alpha\in\Sigma} en début de liste ;
— pushR(α) a pour effet d’ajouter la lettre {\alpha\in\Sigma} en fin de liste ;
— output() produit le mot étant actuellement représenté par la liste (par exemple, il l’affiche en sortie du programme).
On souligne que la liste L n’est accessible par le programme que via ces instructions spéciales. De plus, on fait l’hypothèse que chacune des instructions popL, popR, pushL et pushR a une complexité en {O(1)}.
Un tel programme produit alors la suite de mots {w_1,w_2,\ldots}, où {w_1} est le premier mot produit par le programme lors de son exécution, {w_2} le second et ainsi de suite. On appellera un tel programme un programme push-pop.
De manière similaire, un programme push-pop-droite est un programme push-pop qui n’utilise pas les instructions popL() ni pushL(α) pour {\alpha\in\Sigma}. Exemple 3. On suppose que les fonctions C pushL, pushR, popL, popR, output ont été prédéfinies et manipulent toutes une même variable représentant la liste.
Le programme C suivant est un programme push-pop-droite qui produit la suite de mots {w_1,w_2,\ldots} où {w_i} est {(aa)^{i-1}b} :
|
1 2 3 4 5 6 7 |
int main(void) { pushR('b'); output(); while (true) { popR(); pushR('a'); pushR('a'); pushR('b'); output(); } } |
On remarque que ce programme ne termine jamais.
En OCaml, on suppose qu’on dispose d’un type lettre défini par :
|
1 |
type lettre = A | B |
On représente alors les mots de {\Sigma^\star} par des listes OCaml lettre list, dont la tête correspond à la première lettre du mot. Par exemple, le mot aab est représenté par la liste [A;A;B].
On suppose avoir accès en OCaml à des fonctions de type pushR : lettre -> unit, pushL : lettre -> unit, popR : unit -> unit, popL : unit -> unit, ainsi que output : unit -> unit, qui représentent les instructions spéciales. Exemple 4. Le programme OCaml push-pop suivant produit la même suite que le programme C push-pop-droite de l’exemple 3 :
|
1 2 3 4 5 |
let main () = pushR B; output (); while true do pushL A; pushL A; output (); done |
Partie I : Préliminaires
|
1 |
delta_ppr : lettre list -> lettre list -> int |
prenant en entrée deux listes l1, l2 représentant des mots {w_1,w_2} et renvoyant {\delta_{ppr}(w_1,w_2)}, la distance push-pop-droite entre {w_1} et {w_2}.
On attend de cette fonction que sa complexité soit linéaire en {|w_1|+|w_2|}.
On s’intéresse maintenant aux sous-espaces de {\mathcal M_{pp}} et {\mathcal M_{ppr}}, c’est-à-dire (comme indiqué dans la Définition 1) aux espaces métriques de la forme {\mathcal M_{pp}[L]=(L,\delta_{pp|L})} ou {\mathcal M_{ppr}[L]=(L,\delta_{ppr|L})}, pour L un langage.
Par exemple, la suite produite par les programmes push-pop des exemples 3 et 4 est un 4-ordre pour {\mathcal M_{ppr}[L]} et un 2-ordre pour {\mathcal M_{pp}[L]}, où {L:=(aa)^\star b}.
Expliquer comment fonctionne ce programme.
Un graphe grille est un graphe de la forme {G=(V,E_V)} avec V une partie finie de {\mathbb N\times\mathbb N} et {\begin{array}{l}E_V=\{\{(i,j),(i',j')\}\mid (i,j),(i',j')\in V\\[8pt]\hspace{2em}\text{et }|i-i'|+|j-j'|=1\},\end{array}}autrement dit, deux sommets sont connectés par une arête s’ils sont à distance 1 dans la grille {\mathbb N\times\mathbb N}.
On définit le problème de décision HamGrille de la manière suivante : en entrée on a un graphe grille G et la sortie est OUI si G possède un chemin hamiltonien et NON sinon. On admettra que ce problème est NP-complet.
Pour t un entier naturel non nul, on définit le problème de décision {P_t}, de la façon suivante : {P_t} prend en entrée un ensemble fini de mots L et la sortie est OUI si {\mathcal M_{pp}[L]} est t-ordonnable, NON sinon. On fixe maintenant un entier naturel {t\geq1} arbitraire.
Montrer que pour cet entier t, le problème {P_t} est NP-complet.
Partie II : Implémentation en C des programmes push-pop
Dans cette partie, on souhaite réaliser une implémentation en langage C des opérations des programmes push-pop sur une structure de données liste codant une liste doublement chaînée.
Le type de la structure de données liste est défini comme suit :
|
1 2 3 4 5 6 7 8 9 10 11 12 13 |
typedef struct chainon_s chainon; struct chainon_s { int val; chainon *prec; chainon *suiv; }; struct liste_s { chainon *premier; chainon *dernier; }; typedef struct liste_s liste; |
En particulier, les lettres sont donc représentées par des entiers (on rappelle qu’en C, une variable de type char peut être implicitement interprétée comme variable de type int sans perte d’informations) ; cela permettra de réutiliser cette structure liste dans d’autres contextes.
Dans l’implémentation de cette structure de données, on veillera à ce qu’un pointeur dont la valeur n’est pas NULL pointe toujours vers un espace mémoire valide et pas, par exemple, vers une donnée libérée.
est_vide de prototype bool est_vide(void) renvoyant true si lg représente une liste vide, false sinon.Quelle est la complexité en temps de ces deux fonctions ?
On utilisera une assertion pour s’assurer que la liste n’est pas vide et on veillera à libérer la mémoire devenue inutile. Quelle est la complexité en temps de ces deux fonctions ?
vide_liste de prototypes respectifs void output(void) et void vide_liste(void) ; output affiche le mot codé par la liste de caractères sur la sortie standard (suivi d’un retour à la ligne), tandis que vide_liste vide la liste (retire tous ses éléments) et libère la mémoire dynamique associée.
Quelle est la complexité en temps de ces deux fonctions ?
Partie III : Ordonnabilité des graphes
Dans cette partie on s’intéresse à des espaces métriques définis à partir de graphes non-orientés connexes.
Pour un graphe non-orienté connexe {G=(V,E)} (où V est l’ensemble fini non-vide de nœuds du graphe et E son ensemble d’arêtes), on note {\delta_G:V\times V\to\mathbb N} la fonction qui à un couple de nœuds {(u,v)} de V associe la longueur d’un plus court chemin de u à v dans G.
L’objectif est de montrer que les espaces de la forme {\mathcal M_G:=(V,\delta_G)} sont 3-ordonnables et d’étudier des algorithmes qui calculent de tels ordres. On travaillera en langage C.

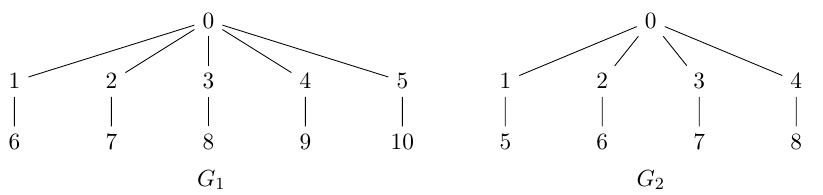

a. Donner un 3-ordre de {\mathcal M_{G_1}} (aucune justification n’est attendue). b. Donner un 2-ordre de {\mathcal M_{G_2}} (aucune justification n’est attendue).
On souhaite calculer un arbre couvrant d’un graphe non-orienté connexe.
Un arbre est un graphe orienté acyclique {T=(V_T,E_T)} avec {V_T} un ensemble fini non vide de nœuds et {E_T\subseteq V_T\times V_T} un ensemble d’arcs tel que :
— il existe un unique nœud {r\in V_T}, appelé la racine de T tel que pour tout {v\in V_T}, {(v,r)\notin E_T} ;
— pour tout nœud {u\in V_T} qui n’est pas la racine, il existe un unique nœud {v\in V_T} tel que {(v,u)\in E_T} et on dit que u est un fils de v.
On définit maintenant un arbre couvrant d’un graphe non-orienté connexe {G=(V,E)} comme un arbre {T=(V',E')} tel que :
— {V'=V} ;
— pour tout {(u,v)\in E'}, {\{u,v\}\in E}.
On va travailler avec la représentation en matrice d’adjacence des graphes : on suppose que le nombre de nœuds N est prédéfini en C comme une constante globale N, que les nœuds de G sont {\{0,\ldots,N-1\}} et que G est représenté par un tableau bidimensionnel bool graphe[N][N] où g[u][v] et g[v][u] valent tous les deux true si {\{u,v\}} est une arête de G, et false sinon.
L’arbre couvrant T sera également représenté par un tableau bool arbre[N][N], où cette fois arbre[u][v] vaut true si v est un fils de u et false sinon.
|
1 |
void calcule_arbre_couvrant(bool graphe[N][N], bool arbre[N][N]) |
qui remplit la structure arbre pour que celle-ci représente un arbre couvrant quelconque du graphe G représenté par graphe, avec le nœud 0 comme racine. On supposera G connexe et on ne vérifiera pas ce point dans le code.
On pourra utiliser les fonctions définies dans la partie II pour gérer une file (ou une pile) de nœuds à traiter. Justifier brièvement la correction de votre algorithme.
On supposera par la suite que arbre représente effectivement un arbre couvrant comme indiqué plus haut et que le nœud 0 est la racine de celui-ci.
|
1 2 3 4 5 6 7 8 9 10 |
void visite(bool arbre[N][N], int noeud, bool mystere) { if (!mystere) pushR(noeud); for (int fils = 0; fils < N; ++fils) { if (arbre[noeud][fils]) visite(arbre, fils, !mystere); } if (mystere) pushR(noeud); } |
On suppose que la liste lg utilisée par la fonctions pushR est initialement vide et qu’on appelle visite(arbre, 0, false) sur un arbre arbre de racine 0. a. Que vaut le troisième argument mystere lors d’un appel récursif à visite avec comme deuxième argument un nœud n de l’arbre, en fonction de la position de n dans l’arbre ? b. Que contient la liste lg à la fin de l’exécution de ce programme sur le graphe G de la
question III.2, vu comme un arbre enraciné en 0 ?
Peut-on améliorer cette complexité (par exemple en changeant notre méthode de représentation des graphes) ?
On ne s’attend pas ici à du code, mais à une explication qui puisse être facilement transformée en du code.
Partie IV : Ordonnabilité des langages réguliers pour la distance push-pop-droite
Dans cette partie on souhaite caractériser les langages réguliers ordonnables pour la distance push-pop-droite. On travaillera en OCaml. Automates et langages réguliers. Le terme automate désignera systématiquement un automate fini déterministe.
Formellement, un automate {A=(Q,q_{init},F,trans)} consiste en un ensemble fini Q d’états, un état initial {q_{init}}, un ensemble {F\subseteq Q} d’états finaux, ainsi qu’une fonction de transition {trans:Q\times\Sigma\to Q\cup\{\bot\}}, où {\bot} signifie que la transition n’est pas définie.
Un chemin dans A d’un état {q\in Q} à un état {q'\in Q} est une suite finie de la forme {q_1,\alpha_1,q_2,\alpha_2,\ldots,\alpha_{n-1},q_n} où les {q_i} sont des états de Q et les {\alpha_i} des lettres de {\Sigma}, telle que {q=q_1}, {q'=q_n} et telle que pour tout {i\in\{1,\ldots,n-1\}} on a {q_{i+1}=trans(q_i,\alpha_i)} ; l’étiquette d’un tel chemin est alors le mot {\alpha_1\cdots\alpha_{n-1}}.
En particulier, il y a toujours un chemin de longueur nulle, avec étiquette {\varepsilon}, entre n’importe quel état et lui-même (la suite comprenant ce seul état). Le langage accepté par A, noté L(A), est l’ensemble des mots qui étiquettent un chemin depuis {q_{init}} jusqu’à un état final.
Un langage est régulier s’il est accepté par un automate ou, de manière équivalente, s’il est représenté par une expression régulière.
On rappelle qu’un automate {A=(Q,q_{init},F,trans)} est émondé si tout état q est à la fois accessible depuis l’état initial (c’est-à-dire qu’il y a un chemin depuis {q_{init}} à q) et co-accessible depuis un état final (c’est-à-dire qu’il y a un chemin depuis q vers un état final).
Pour tout automate A, on peut calculer en temps linéaire un automate {A'} émondé tel que {L(A)=L(A')}. Automates poêle. D’après la question I.1, si L est fini alors {\mathcal M_{ppr}[L]} est ordonnable. On supposera L infini dans cette partie.
On définit dans ce qui suit la notion d’automate poêle-à-frire (ou automate poêle), puis on montre que {\mathcal M_{ppr}[L]} est ordonnable si et seulement si n’importe quel automate émondé acceptant L est un automate poêle. Soit {A=(Q,q_{init},F,trans)} un automate.
Un cycle dans A est un chemin de longueur non nulle dans A depuis un état q vers lui-même sans répétition d’état (à part q). On observe que ce chemin est possiblement de longueur 1, dans le cas où {trans(q,\alpha)=q} pour {\alpha\in\Sigma}.
On note que si {q_1,\alpha_1,q_2,\alpha_2,\ldots,\alpha_{n-1},q_1} est un cycle, alors {q_2,\alpha_2,\ldots,\alpha_{n-1},q_1,\alpha_1,q_2} et plus généralement {q_i,\alpha_i,\ldots,\alpha_{n-1},q_1,\alpha_1,\ldots,\alpha_{i-1},q_i} pour tout {2\leq i\leq n-2} sont également des cycles : on dit que ce sont les mêmes cycles à permutation près.
Un chemin strict vers un cycle dans A est un chemin sans répétition d’état depuis l’état initial jusqu’à un état faisant partie d’un cycle tel que tous les états sauf le dernier ne font pas partie d’un cycle dans A ; formellement, c’est un chemin {q_1,\alpha_1,\ldots,\alpha_{n-1},q_n} pour {n\in\mathbb N} avec {q_1=q_{init}} tel que {q_n} fait partie d’un cycle et, pour {1\leq i\lt n}, {q_i} ne fait partie d’aucun cycle.
En particulier, si {q_{init}} fait partie d’un cycle alors le seul tel chemin est de longueur nulle. On dit de A qu’il est pseudo-acyclique s’il a au plus un cycle à permutation près. On note qu’un automate tel que {trans(q,a)=trans(q,b)=q} n’est jamais pseudo-acyclique, car {q,a,q} et {q,b,q} sont deux cycles différents.
Un automate A est alors un automate poêle s’il est pseudo-acyclique et a un unique chemin strict vers un cycle. Exemple 5. Considérons l’automate ci-dessous :

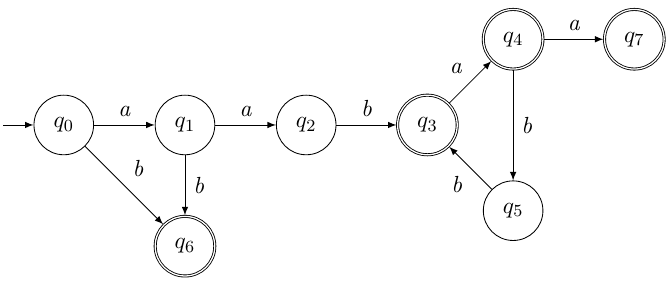

Son ensemble d’états est {\{q_0,\ldots,q_7\}}, son état initial {q_0}, ses états finaux {q_3,q_4,q_6} et {q_7} ; les transitions non spécifiées par des flèches sont non définies.
Cet automate est clairement déterministe et il est aisé de vérifier qu’il est émondé. L’automate est également pseudo-acyclique : il comporte en effet un unique cycle, le cycle {q_3,a,q_4,b,q_5,b,q_3} (qu’on peut également écrire {q_4,b,q_5,b,q_3,a,q_4} ou encore {q_5,b,q_3,a,q_4,b,q_5}).
Et comme il a un unique chemin strict vers un cycle (le chemin {q_0,a,q_1,a,q_2,b,q_3}), c’est un automate poêle. Si une transition de {q_3} à {q_4} étiquetée par b était ajoutée, ce ne serait plus un automate pseudo-acyclique car {q_3,a,q_4,b,q_5,b,q_3} et {q_3,b,q_4,b,q_5,b,q_3} seraient deux cycles différents.
De même, si une transition étiquetée par a de {q_2} à l’un des états du cycle était ajoutée, l’automate aurait deux chemins stricts distincts vers un cycle et ne serait donc plus un automate poêle.
On ne demande pas du code, mais on attend une explication qui puisse être facilement transformée en du code.
Lorsque A est un automate poêle, on appelle état d’entrée l’état qui se trouve à la fin de l’unique chemin strict vers l’unique cycle de A (cet état peut être l’état initial si celui-ci fait partie du cycle). Dans l’exemple 5, l’état {q_3} est l’état d’entrée.
Écrire un programme push-pop-droite en OCaml qui calcule un d-ordre pour {\mathcal M_{ppr}[L(A)]}, pour un certain {d\in\mathbb N} que l’on ne cherchera pas à calculer, étant donnés les mots u, v et ensembles F, {F'} de la question précédente représentés en OCaml par des variables :
|
1 2 3 4 |
u : lettre list v : lettre list f : (lettre list) list f' : (lettre list) list |
On a ainsi établi que lorsqu’un langage L est accepté par un automate poêle alors il est ordonnable pour la distance push-pop-droite.
On montre dans la suite de cette partie que c’est en fait une condition nécessaire, dans le sens où si {\mathcal M_{ppr}[L]} est ordonnable, alors n’importe quel automate émondé pour L est un automate poêle.
Pour ce faire, on considère l’arbre infini {T_\Sigma} de {\Sigma^\star} défini ainsi : les nœuds de {T_\Sigma} sont les mots de {\Sigma^\star}, le mot vide est la racine de {T_\Sigma} et si {w\in\Sigma^\star} alors wa et wb sont les fils de w dans {T_\Sigma}.
Une branche infinie B dans {T_\Sigma} est une suite infinie de la forme {w_1,w_2,\ldots}, où {w_1=\varepsilon} et {w_{i+1}=w_i\alpha_i} avec {\alpha_i\in\Sigma} pour tout {i\in\mathbb N}. Pour {w\in\Sigma^\star}, on note {T_w} le sous-arbre infini de {T_\Sigma} enraciné en w.
Pour un langage L, une branche lourde est une branche infinie {B=w_1,w_2,\ldots} dans {T_\Sigma} telle que pour tout {i\in\mathbb N}, {T_{w_i}} contient une infinité de mots de L.
En déduire que pour un langage régulier L infini, {\mathcal M_{ppr}[L]} est ordonnable si et seulement si n’importe quel automate émondé A acceptant L est un automate poêle.
Fin du sujet.
