Préliminaires
Présentation du sujet
L’épreuve est composée d’un problème unique comportant 32 questions divisées en trois sections.
L’objectif du problème est de construire des listes à accès direct : une liste à accès direct est un type de donnée abstrait qui permet, d’une part, d’empiler et de dépiler efficacement un élément en tête de liste et, d’autre part, d’accéder efficacement au ke élément de la liste, pour n’importe quel indice k valide.
Dans la première section (page 1), nous étudions un système de numération : la représentation binaire gauche des entiers naturels. Dans la deuxième section (page 4), nous étudions les arbres binaires parfaits.
Dans la troisième section (page 6), nous implémentons le type liste à accès direct par la structure de données concrète liste gauche, que nous construisons en exploitant les résultats obtenus dans les sections précédentes.
Dans tout l’énoncé, un même identificateur écrit dans deux polices de caractère différentes désignera la même entité, mais du point de vue mathématique avec la police en italique (par exemple n) et du point de vue informatique avec celle en romain avec espacement fixe (par exemple n).
Travail attendu
Pour répondre à une question, il est permis de réutiliser le résultat d’une question antérieure, même sans avoir réussi à établir ce résultat. Des rappels de programmation sont faits en annexe et peuvent être utilisés directement.
Selon les questions, il faudra coder des fonctions à l’aide du langage de programmation C exclusivement, en reprenant le prototype de fonction fourni par le sujet, ou en pseudo-code (c-à-d. dans une syntaxe souple mais conforme aux possibilités offertes par le langage C).
Il est inutile de rappeler que les entêtes
On suppose que le type int n’est jamais sujet à des débordements. Le barème tient compte de la clarté des programmes : nous recommandons de choisir des noms de variables intelligibles ou encore de structurer de longs codes par des blocs ou par des fonctions auxiliaires dont on décrit le rôle.
Lorsqu’une réponse en pseudo-code est permise, seule la logique de programmation est évaluée, même dans le cas où un code en C a été fourni en guise de réponse.
1. Représentation binaire gauche des entiers naturels
1.1. Mise en place
Soient m un entier naturel et N un entier naturel non nul.
Il est classique d’appeler représentation binaire standard de l’entier m sur N chiffres, ou plus simplement représentation standard, toute suite finie {b=(b_n)_{0\le n\lt N}} de longueur {N} telle que, pour tout indice {n} compris entre {0} et {N-1}, le chiffre {b_n} appartient à {\{0,1\}} et l’égalité suivante est vérifiée {m=\sum_{n=0}^{N-1}b_n2^n.}Définition : Nous appelons représentation binaire gauche de l’entier {m} sur {N} chiffres toute suite finie {g=(g_n)_{0\le n\lt N}} de longueur {N} telle que,
(i) pour tout indice {n} compris entre {0} et {N-1}, le chiffre {g_n} appartient à {\{0,1,2\}},
(ii) l’égalité suivante est satisfaite {m=\sum_{n=0}^{N-1}g_n(2^{n+1}-1),} (iii) le chiffre « 2 » n’apparaît qu’au plus une fois parmi les chiffres {(g_n)_{0\le n\lt N}},
(iv) s’il existe une position {p} tel que le chiffre {g_p} est 2, alors, pour tout indice {n} compris entre {0} et {p-1}, le chiffre {g_n} est nul. De manière plus courte, nous parlons simplement de représentation gauche.

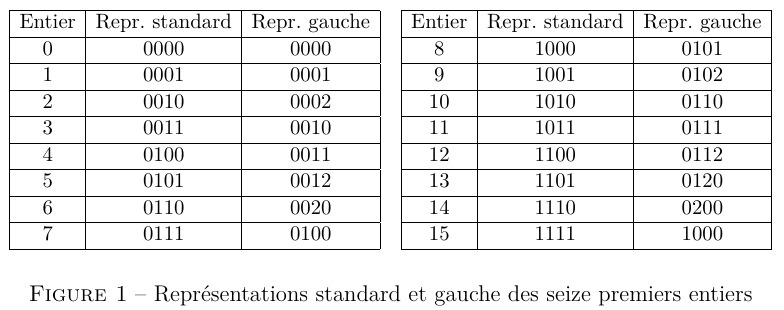

La figure 1 ci-dessous donne une représentation standard et une représentation gauche sur quatre chiffres des seize premiers entiers.
Conformément à l’usage habituel, nous écrivons toute représentation, qu’elle soit standard ou gauche, sous la forme d’un mot {b_{N-1}\cdots b_0} ou {g_{N-1}\cdots g_0} dans lequel les chiffres de poids faibles sont écrits à droite. N−1 0
Faire de même avec l’entier dont une représentation gauche est {20\cdots0} (avec c chiffres nuls).
Définition : Soit {n_0} un indice compris entre {0} et {N-1}. On dit que l’indice {n_0} est la position du chiffre de plus fort poids d’une représentation {g_{N-1}\cdots g_0} si l’indice {n_0} est le plus petit entier tel que, pour tout indice {n>n_0}, le chiffre {g_n} est nul.
On appelle le chiffre {g_{n_0}} le chiffre de plus fort poids.
Indication C : L’entier N est déclaré comme constante globale.
Nous utilisons la structure C déclarée comme suit pour écrire la représentation gauche sur N chiffres d’un entier {g_{N-1}\cdots g_0} :
|
1 2 3 4 5 6 7 |
const int N = 8; struct RepGauche { int position; bool chiffres[N]; }; typedef struct RepGauche rg; |
Le champ position repère la position éventuelle du chiffre 2 ; il vaut −1 au cas où le chiffre 2 n’apparaît pas.
Pour tout indice n compris entre 0 et N − 1, la ne case du champ chiffres vaut true si le chiffre {g_n} est non-nul et vaut false sinon. Par exemple, les entiers 15 et 21 ont pour représentation gauche les variables entier_15 et entier_21 suivantes :
|
1 2 3 4 |
rg entier_15 = { .position = -1, .chiffres = { 0, 0, 0, 1, 0, 0, 0, 0 } }; rg entier_21 = { .position = 1, .chiffres = { 0, 1, 0, 1, 0, 0, 0, 0 } }; |
int rg_to_int(rg g), qui renvoie l’entier dont g est la représentation gauche. On supposera que l’invariant de la question 5 est satisfait.1.2. Incrémentation et décrémentation
Nous proposons l’algorithme suivant : Algorithme mystère :
Entrée : Représentation gauche {g=g_{N-1}\cdots g_0} d’un certain entier {m}.
Effet :
— Si aucun des chiffres {(g_n)_{0\le n\lt N}} ne vaut 2, changer le chiffre {g_0} en {g_0+1}.
— Sinon, en notant {p} la position du chiffre 2, changer le chiffre {g_p} en 0 et le chiffre {g_{p+1}} en {g_{p+1}+1}.
Nous notons {m'} l’entier dont la représentation gauche est {g} après exécution de l’algorithme.
Figure 2 – Un algorithme
Avec les notations m et {m'} de la figure 2, caractériser, en fonction de l’entier m, la valeur de l’entier {m'}.
bool rg_incr(rg *s) dont la spécification suit : Précondition : La variable s est un pointeur vers la représentation gauche d’un entier m. Effet : La valeur pointée par s est modifiée afin de représenter l’entier m + 1.
Valeur de retour : Booléen true si l’incrémentation de m peut avoir lieu et false si un débordement se produit car m + 1 n’est pas représentable sur le même nombre de chiffres.
Comparer avec la complexité de la même opération sur la représentation standard.
bool rg_decr(rg *s) dont la spécification suit : Précondition : Le pointeur s désigne la représentation gauche d’un entier m. Effet : La valeur pointée par s est modifiée afin de représenter l’entier m − 1.
Valeur de retour : Booléen true si la décrémentation de m peut avoir lieu et false si un débordement se produit car m est nul. Il est recommandé d’expliquer son intention avant de donner son code.
2. Arbres binaires parfaits
2.1. Opérations sur les arbres binaires
Indication C : Nous représentons des arbres binaires à valeurs entières au moyen du type C arb suivant, qui est un pointeur vers une structure contenant la valeur entière dans le champ valeur et les deux fils dans les champs fils_g et fils_d.
L’arbre vide se représente par le pointeur NULL.
|
1 2 3 4 5 6 |
typedef struct Noeud *arb; struct Noeud { int valeur; arb fils_g; arb fils_d; }; |
L’arbre vide est, par convention, de hauteur −1.
int hauteur(arb a) qui calcule la hauteur de l’arbre a.arb noeud(int v, arb ag, arb ad) qui construit un arbre dont la racine a pour étiquette v, dont le fils gauche est {a_g} et le fils droit est {a_d}.
Dans cette question, il est demandé de se défendre, par le truchement d’une assertion, de toute erreur liée à un échec d’allocation dynamique de mémoire.
2.2. Arbres parfaits
Définition : Un arbre binaire parfait, ou simplement arbre parfait, est un arbre binaire dont tous les nœuds internes ont exactement deux fils, dont toutes les feuilles sont à la même profondeur et dont les nœuds sont étiquetés par des valeurs entières.

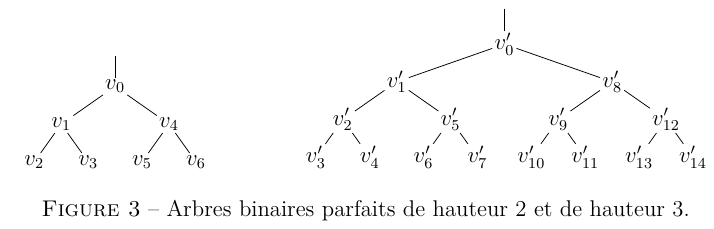

Des exemples d’arbres binaires parfaits sont donnés figure 3.
bool est_parfait(arb a, int n) dont la spécification suit : Précondition : Le pointeur a désigne la racine d’un arbre binaire (dont les nœuds sont bien tous distincts).
Valeur de retour : Booléen true si l’arbre pointé est parfait de hauteur n et false sinon.
2.3. Opérations sur les arbres parfaits
Définition : Soient S une structure de données qui permet de stocker une collection d’entiers et t le cardinal de S.
Nous disons que la structure de données S est à accès direct s’il existe une manière systématique de numéroter chaque élément de S entre 0 et t − 1 et s’il existe deux primitives, acces et modif, qui permettent respectivement de consulter et de modifier n’importe quel élément de S en temps logarithmique en t à partir seulement de son numéro.
Nous souhaitons vérifier qu’un arbre parfait est une structure de données à accès direct. Nous numérotons les éléments d’un arbre parfait en utilisant l’ordre préfixe de gauche à droite de l’arbre (comme illustré dans la figure 3).
arb arb_trouve(arb a, int n, int k) ainsi spécifiée : Précondition : Le pointeur a désigne la racine d’un arbre binaire parfait de hauteur n.
L’entier k satisfait les inégalités {0\le k\lt2^{n+1}-1}.
Valeur de retour : Pointeur vers le ke nœud de l’arbre dans l’ordre préfixe.
Il est rappelé que la racine d’un arbre est à profondeur 0. Nous donnons la formule de
sommation, valable pour tout réel {a\ne1} et tout entier t,
{\sum_{k=0}^t k\,a^k=\frac{((a-1)t-1)a^{t+1}+a}{(a-1)^2}.}
Calculer l’espérance E(P ) de la variable aléatoire P .
int arb_acces(arb a, int n, int k) qui renvoie la ke valeur de l’arbre a de hauteur n ainsi qu’une fonction C void arb_modif(arb a, int n, int k, int v) qui remplace la ke valeur de l’arbre a de hauteur n par la valeur v.
Dire finalement si la structure de données arbre binaire parfait est à accès direct.
3. Listes gauches
Les arbres binaires parfaits seuls ne permettent de représenter que des collections d’entiers dont le cardinal est de la forme {2^{n+1}-1} où n est entier naturel.
Afin de représenter des collections de cardinal quelconque, nous introduisons des suites d’arbres parfaits, aux hauteurs strictement croissantes et savamment choisies.
Définition : Nous appelons liste binaire gauche de cardinal m sur N arbres la structure de données constituée de N + 1 arbres binaires parfaits {((a_n)_{0\le n\lt N},e)} comme suit. Nous décomposons l’entier m selon sa représentation binaire gauche sur N chiffres : {g_{N-1}\ldots g_0}.
Pour tout indice n compris entre 0 et N − 1, si le chiffre {g_n} n’est pas nul, l’arbre binaire parfait {a_n} est un arbre de hauteur {n}, sinon il s’agit de l’arbre vide.
Si le chiffre 2 apparaît n parmi les chiffres de la représentation gauche de m et si l’indice p est sa position, alors l’arbre e est un arbre binaire parfait de hauteur p, sinon l’arbre e est l’arbre vide. De manière plus courte, nous parlons simplement de liste gauche.
Une liste binaire gauche de cardinal m sur N arbres permet de stocker une collection de m éléments entiers. Il apparaît qu’avec N arbres, une liste binaire gauche peut stocker jusqu’à {M_N} entiers (où l’entier {M_N} a été introduit à la question 2) et que {m} est inférieur à {M_N}.
Indication C : Nous adoptons le type C suivant
|
1 2 3 4 5 6 7 |
struct ListeGauche { int hauteur_e; arb extra; int nb_arbres; arb *arbres; }; typedef struct ListeGauche lg; |
Le champ hauteur_e contient la hauteur p de l’arbre exceptionnel e. Le champ extra désigne la racine de l’arbre exceptionnel e. Le champ nb_arbres contient l’entier N .
Enfin, le champ arbres désigne un tableau de N pointeurs vers les arbres {(a_n)_{0\le n\lt N}} qui a été alloué dynamiquement.
3.1. Opérations simples sur les listes gauches
lg lg_init(int N) qui renvoie une liste gauche de cardinal nul sur N arbres.int lg_card(lg l) qui calcule le cardinal m de la liste gauche ℓ.Définition : Afin de numéroter l’ensemble des éléments d’une liste gauche {\ell=((a_n)_{0\le n\lt N},e)}, nous parcourons d’abord les éléments de l’arbre exceptionnel e dans l’ordre préfixe, puis nous parcourons les éléments des arbres {a_0,a_1,\ldots,a_{N-1}} dans l’ordre préfixe.
Les numéros sont attribués aux valeurs rencontrées par ordre de première rencontre.
arb lg_trouve(lg l, int k) qui renvoie le ke nœud de la liste gauche ℓ. On supposera que k est un indice valide ({0\le k\lt m}).int lg_acces(lg l, int k) qui renvoie la ke valeur de la liste gauche ℓ ainsi qu’une fonction C void lg_modif(lg l, int k, int v) qui remplace la ke valeur de la liste gauche ℓ par la valeur v.3.2. Ajout et suppression en tête de liste gauche
En déduire le principe d’une fonction C bool lg_empile(int v, lg l) réalisant l’insertion de la valeur {v} en tête de la liste gauche {\ell} où le booléen résultat vaut true si l’ajout a eu lieu et vaut false si un débordement de capacité de la liste se produit.
On ne demande pas le code complet de cette fonction.
bool lg_depile(int *w, lg l) réalisant le retrait de l’élément de tête de la liste gauche ℓ et son affectation à l’adresse w. Le booléen résultat vaut true si le retrait a eu lieu et vaut false si l’opération a échoué en raison d’une liste vide.
On ne demande pas le code complet.
Discuter la possibilité de modifier en place et avec une faible complexité en temps la liste gauche ℓ de sorte que le nombre d’arbres N devienne N + 1 et que les mêmes éléments demeurent dans la liste.
3.3. Utilisation concurrente des listes gauches
Dans cette sous-section, on raisonne sur les algorithmes en supposant que les fils d’exécution peuvent s’entrelacer mais que les instructions d’un même fil s’exécutent dans l’ordre du programme. L’entête #include a été déclarée ; la syntaxe de certaines fonctions s’y rattachant est rappelée en annexe.
Montrer qu’une course critique advient de leur exécution concurrente et que la cohérence de ladite liste gauche n’est pas garantie, autrement dit que certains invariants qui caractérisent la bonne formation d’une liste gauche peuvent être violés à l’issue des exécutions.
Nous nous intéressons finalement au problème des producteurs et des consommateurs qui s’échangent des entiers au travers d’un tampon, ici constitué par une unique liste gauche ℓ à N arbres, l’entier N étant fixé à l’avance.
Les producteurs écrivent dans la liste gauche ℓ en empilant un entier à la fois en tête, à condition que la liste gauche ℓ ne soit pas pleine ; les consommateurs vident la liste gauche ℓ en dépilant l’entier en tête de la liste, à condition que la liste gauche ℓ ne soit pas vide.
Un seul agent peut accéder au tampon à la fois. Lorsqu’un consommateur souhaite supprimer une donnée alors que le tampon est vide, il est mis en attente ; lorsqu’un producteur souhaite écrire une donnée alors que le tampon est plein, il est mis en attente.
Détailler sous la forme de code C ou bien de pseudo-code ce que font les producteurs et les consommateurs.
Les listes binaires gauches, ou skew binary lists, ont été inventées par Eugene Myers en 1983.
A. Rappels de programmation en C
L’expression 1 << n représente le décalage de la valeur 1 sur n bits : elle a pour valeur l’entier {2^n}. Le type pthread_t désigne des fils d’exécution.
L’instruction pthread_create(pthread_t *th_id, NULL, &ma_fonction, void *args) crée un nouveau fil d’exécution qui appelle la fonction ma_fonction sur le ou les arguments désignés par args et qui s’exécute simultanément avec le fil d’exécution appelant.
L’instruction pthread_join(th_id, NULL) suspend l’exécution du fil d’exécution appelant jusqu’à ce que le fil d’exécution identifié par th_id achève son exécution. Le type pthread_mutex_t désigne des verrous. L’instruction pthread_mutex_lock(&v) verrouille le verrou v.
L’instruction pthread_mutex_unlock(&v) déverrouille le verrou v. Le type sem_t désigne des sémaphores. L’instruction sem_init(&s, 0, v) initialise le sémaphore s à la valeur v (avec {v\ge0}).
L’instruction sem_wait(&s) décrémente le compteur du sémaphore s : si le compteur est toujours positif, l’appel se termine ; sinon le fil d’exécution appelant est bloqué.
L’instruction sem_post(&s) incrémente le compteur du sémaphore s et, si le compteur redevient strictement positif, réveille un fil d’exécution bloqué sur s.
