2022-X-Ens-OptionInfo-Mp-A-Corrigé

Différentiation algorithmique

Le sujet comporte 12 pages, numérotées de 1 à 12. Début de l’épreuve. Dans ce sujet, on s’intéresse au problème de la différentiation algorithmique. Il s’agit de calculer efficacement des différentielles d’expressions mathématiques vues comme des composées de fonctions élémentaires.

C’est l’une des pierres fondatrices du calcul formel, ainsi que de la descente de gradient dans les réseaux de neurones. Ce sujet est constitué de cinq parties.

La première partie est formée de préliminaires utiles dans le reste du sujet, mais les fonctions qui y sont définies peuvent être admises pour traiter les parties suivantes. La troisième partie est largement indépendante de la deuxième, à l’exception de la question III.7.

La quatrième partie nécessite d’avoir compris les enjeux de la troisième partie. Enfin, la cinquième et dernière partie est nettement indépendante du reste du sujet, seule les questions V.1 et V.2 font référence aux sujets abordés avant.

Notations et définitions

— On note {(e_1,\ldots,e_n)} la base canonique de {\mathbb R^n} (pour n un entier strictement positif), de sorte que pour tout {x=(x_1,\ldots,x_n)\in\mathbb R^n}, {x=\sum\limits_{i=1}^n x_i e_i}.

— Pour une fonction {f:\mathbb R^n\to\mathbb R^m} (avec {n,m\in\mathbb N^\star}), on note {f_i:\mathbb R^n\to\mathbb R} (pour {1\leq i\leq m}) la projection de f sur la coordonnée i : {f_i:x\mapsto f(x)\cdot e_i}.

— Pour une fonction {f:\mathbb R^n\to\mathbb R^m} (avec {n,m\in\mathbb N^\star}), on note {D_xf(v)} la différentielle de la fonction f en un point x évaluée en un vecteur v (cette notation présuppose que f est différentiable en x).

On rappelle que la fonction {D_xf} est linéaire en son argument v.

— On rappelle également la règle de la chaîne : pour {n,m,p\in\mathbb N^\star}, {f:\mathbb R^n\to\mathbb R^m}, {g:\mathbb R^m\to\mathbb R^p} et {x\in\mathbb R^n}, on a : {D_x(g\circ f)=D_{f(x)}g\circ D_xf,}où {\circ} représente la composition de fonctions.

— On note également {\frac{\partial f}{\partial x_i}=D_xf(e_i)} la dérivée de f en x suivant le vecteur {e_i} de la base canonique ; pour {v=(v_1,\ldots,v_n)} et par linéarité de la différentielle, on a donc : {D_xf(v)=\sum_{i=1}^n v_i\frac{\partial f}{\partial x_i}.}— On note {M_{m,n}(\mathbb R)} l’ensemble des matrices à m lignes, n colonnes, et coefficients dans {\mathbb R}.

On supposera toujours {m\geq1,n\geq1}.

— Pour {n,m\in\mathbb N^\star}, la matrice jacobienne d’une fonction {f:\mathbb R^n\to\mathbb R^m} en un point {x\in\mathbb R^n}, notée {J_f(x)}, est la matrice de {M_{m,n}(\mathbb R)} définie par : {\begin{array}{l}J_f(x)=\left(\frac{\partial f}{\partial x_1}\ \ldots\ \frac{\partial f}{\partial x_n}\right)\\[8pt]=\begin{pmatrix}\frac{\partial f_1}{\partial x_1}&\ldots&\frac{\partial f_1}{\partial x_n}\\[8pt]\frac{\partial f_2}{\partial x_1}&\ldots&\frac{\partial f_2}{\partial x_n}\\[8pt]\vdots&&\vdots\\[8pt]\frac{\partial f_m}{\partial x_1}&\ldots&\frac{\partial f_m}{\partial x_n}\end{pmatrix}.\end{array}}— En appliquant la règle de la chaîne, on observe que pour deux fonctions {f:\mathbb R^n\to\mathbb R^m} et {g:\mathbb R^m\to\mathbb R^p} et pour un point {x\in\mathbb R^n}, on a : {J_{g\circ f}(x)=J_g(f(x))\times J_f(x)}.

Complexité

Par complexité en temps d’un algorithme A, on entend le nombre d’opérations élémentaires (comparaison, addition, soustraction, multiplication, division, affectation, test, etc.) nécessaires à l’exécution de A dans le cas le pire.

Par complexité en mémoire d’un algorithme A, on entend l’espace mémoire total utilisé par l’exécution de A dans le cas le pire, en supposant que l’espace mémoire occupé pour stocker une valeur d’un type de base (entier, booléen, flottant, caractère) est une constante.

Lorsque la complexité (en temps ou en espace) dépend d’un paramètre {\kappa}, on dit que A a une complexité (en temps ou en espace) en {O(f(\kappa))} s’il existe une constante C > 0 telle que, pour toutes les valeurs de {\kappa} suffisamment grandes (c’est-à-dire plus grandes qu’un certain seuil), pour toute instance du problème de paramètre {\kappa}, la complexité (en temps ou en espace) est au plus {C\cdot f(\kappa)} ; on dit que A a une complexité (en temps ou en espace) en {\Omega(f(\kappa))} s’il existe une constante C > 0 telle que, pour toutes les valeurs de {\kappa} suffisamment grandes, pour toute instance du problème de paramètre {\kappa}, la complexité (en temps ou en espace) est au moins {C\cdot f(\kappa)}.

Enfin, on a une complexité en {\Theta(f(\kappa))} quand elle est à la fois en {O(f(\kappa))} et en {\Omega(f(\kappa))}. Quand l’on demande la complexité d’un algorithme, il s’agit de trouver une expression en {\Theta(\cdot)} la plus simple possible. On dit qu’un algorithme est linéaire en {\kappa} si sa complexité en temps est en {\Theta(\kappa)}.

Rappels OCaml

— On rappelle les opérations de base sur les nombres en virgule flottante (ou flottants), que l’on utilisera pour représenter des nombres réels dans OCaml :

— 1.0 et 0.0 (ou 1. et 0.) représentent les nombres 1 et 0 respectivement.

— L’addition entre deux flottants a et b s’écrit a +. b.

— La multiplication entre deux flottants a et b s’écrit a *. b.

— On rappelle quelques opérations de base sur les tableaux :

— Array.length: ‘a array -> int donne la longueur d’un tableau.

— Array.make: int -> ‘a -> ‘a array permet de créer un tableau : Array.make m r crée un tableau de taille m dont toutes les cases sont initialisées à r.

— Array.make_matrix: int -> int -> ‘a -> ‘a array array permet de créer une matrice : Array.make_matrix m n r crée une matrice de taille m × n dont toutes les cases sont initialisées à r.

— Enfin, une opération de base sur les listes :

— List.rev: ‘a list -> ‘a list renvoie le miroir de la liste passée en argument (cette fonction a une complexité linéaire en la taille de la liste).

Dans l’ensemble du sujet, il sera fréquemment question de matrices de flottants. Pour simplifier l’écriture du type des fonctions manipulant de telles matrices, nous définissons le type matrix :

Partie I

Dans l’ensemble du sujet, on utilisera la fonction mul à chaque fois qu’il s’agit de calculer le produit de deux matrices, sans chercher à rendre ce calcul plus efficace.

Partie II

Dans cette partie, on s’intéresse à la multiplication d’une suite finie de matrices réelles {(B^i)_{1\leq i\leq n}}. Soit {k_0,\ldots,k_n} la suite finie d’entiers tels que {B^i\in M_{k_{i-1},k_i}(\mathbb R)}. On cherche à écrire un programme effectuant le parenthésage optimal sur les {B^i} pour un calcul efficace de leur multiplication {B^1\times\cdots\times B^n}.

Pour chaque {1\leq i\leq j\leq n}, on note {B^{i,j}} le produit de matrices {B^i\times\cdots\times B^j}, et {p^{i,j}} le nombre minimum de multiplications de flottants nécessaires pour calculer {B^{i,j}}.

On rappelle que l’on réutilisera la fonction mul de la partie précédente implémentant la multiplication de deux matrices, que l’on ne cherchera pas à améliorer.

Partie III

On se propose d’étudier deux manières de calculer la différentiation de la composition d’une liste de fonctions. Soient {f^1,f^2,\ldots,f^n} des fonctions de type {f^i:\mathbb R^{k_{i-1}}\to\mathbb R^{k_i}} pour {k_0,\ldots,k_n\in\mathbb N^\star}. On note {f=f^n\circ\cdots\circ f^1}. Il s’agit d’optimiser le calcul successif de la valeur de {f^i} et de celle de sa différentielle en un point.

On note {J_x^i\in M_{k_i,k_{i-1}}(\mathbb R)} la matrice jacobienne de {f^i} en {x\in\mathbb R^{k_{i-1}}}. Pour tout i, on note {J^i} la fonction {J^i:\left\{\begin{array}{l}\mathbb R^{k_{i-1}}\to M_{k_i,k_{i-1}}(\mathbb R),\\[8pt]x\mapsto J_x^i.\end{array}\right.}

Partie IV

La représentation d’une suite d’instructions mathématiques comme une composition de fonctions est assez peu concise. En particulier, elle ne tient pas compte des dépendances linéaires entre les instructions.

Considérons par exemple la fonction : {f:\left\{\begin{array}{l}\mathbb R^2\to\mathbb R,\\[8pt](x,y)\mapsto(\cos x)^2+(\cos x)^3\times(\sqrt2\cdot y).\end{array}\right.}On peut l’écrire comme une composition {f=f^4\circ f^3\circ f^2\circ f^1} avec : {\begin{array}{ll}f^1:(x,y)\mapsto(\cos x,\sqrt2\cdot y),\\[8pt]f^2:(x,y)\mapsto(x^2,x^3,y),\\[8pt]f^3:(x,y,z)\mapsto(x,y\times z),\\[8pt]f^4:(x,y)\mapsto x+y.\end{array}}Propager la différentielle des fonctions {f^i} pour {1\leq i\leq4} est une perte de temps.

En effet, on manipule des fonctions qui ne font pas usage de certaines de leur variables, et on différencie des fonctions potentiellement linéaires, comme la fonction {f^4}. On peut représenter plus finement les suites d’instructions mathématiques comme des graphes acycliques.

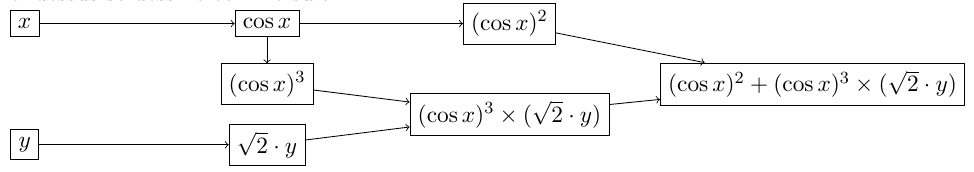

Par exemple, la fonction f ci-dessus se dessine comme suit :

On décrit un tel graphe comme un tableau T de sommets.

Chaque sommet u contient deux informations : la fonction élémentaire qu’il représente et le tableau de ses prédécesseurs (les sommets v tels qu’il y a une arête de v à u).

Comme le graphe est acyclique, on peut faire l’hypothèse que s’il y a une arête de v à u, l’indice de v dans T est strictement inférieur à l’indice de u dans T . On suppose par ailleurs que l’on ne manipule que des fonctions élémentaires à valeurs réelles {\mathbb R^n} → R.

Ces fonctions élémentaires sont alors représentées par une paire de type (float array -> float) * (float array -> float array), où le deuxième élément représente la différentielle du premier élément (comme la fonction est à valeurs réelles, sa différentielle en un point est représentée directement par un vecteur et non par une matrice).

On définit donc les types OCaml suivants :

Lors du calcul par propagation avant de la différentielle d’une fonction, on parcourt le graphe de cette fonction de la gauche vers la droite, c’est-à-dire des sommets correspondant aux variables au sommet correspondant à la fonction complète, en traitant les prédécesseurs

d’un sommet avant celui-ci. On stocke dans un tableau de propagation avant, au fur et à mesure, les valeurs de chaque fonction élémentaire et de sa différentielle en les points pertinents.

Pour les sommets d’un graphe de fonction correspondant aux variables, le contenu du champ fct n’importe pas, car ils n’ont pas de prédécesseurs. On peut par exemple coder le graphe de la fonction exemple f comme suit :

Question IV.1. On souhaite calculer la valeur de la différentielle de la fonction f en {(\pi/4,1)} évaluée en le point {(1,1)}. Pour ce faire, calculer à la main l’ensemble des valeurs du tableau de propagation avant en détaillant le calcul.

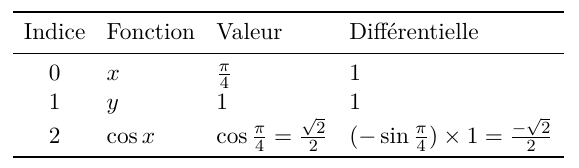

Les trois premières lignes du tableau sont :

Partie V

Une triangulation d’un polygone correspond à la partition du polygone en triangles dont les sommets sont des sommets du polygone.

Oublions désormais les poids sur les sommets de la triangulation d’un polygone. On représente un polygone comme un tableau de points dans {\mathbb R\times\mathbb R}.

Il y a une arête entre deux sommets successifs du tableau, ainsi qu’entre la première et la dernière valeur.

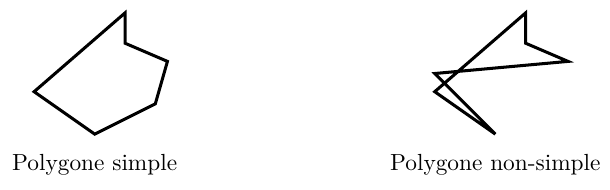

Un polygone est dit simple si deux arêtes non consécutives ne se croisent pas, et deux arêtes consécutives n’ont en commun que l’un de leurs sommets.

On ne considéra que des polygones simples et on ne cherchera pas à vérifier leur simplicité.

On formalise la triangulation d’un polygone comme une liste d’arêtes à ajouter au polygone.

Les sommets du polygone sont désignés par leur place dans le tableau représentant le polygone : le premier sommet est celui en position 0 dans le tableau, etc. Une arête entre le i-ème sommet du polygone et le j-ème sommet est décrite comme un couple d’entiers (i, j) avec {i\lt j}.

On considère désormais des polygones non-convexes.

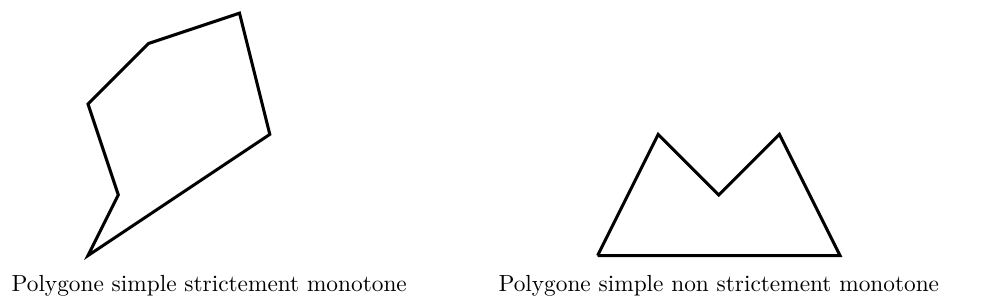

Un polygone simple est dit strictement monotone par rapport à l’axe des ordonnées si toute ligne horizontale ne coupe le polygone qu’en au plus deux points.

Ainsi, si on imagine un point se déplaçant le long d’un polygone simple, de son sommet le plus haut vers son sommet le plus bas, il ne fera que descendre ou se déplacer horizontalement, jamais il ne remontera.

Fin du sujet.
