Modélisation numérique d’un matériau magnétique
Certains matériaux particuliers peuvent acquérir des états magnétiques qualifiés de paramagnétique et ferromagnétique. Le matériau est dit paramagnétique lorsqu’il ne possède pas d’aimantation spontanée, mais acquiert une aimantation sous l’effet d’un champ magnétique extérieur.
Il est dit ferromagnétique lorsqu’il possède une aimantation même en l’absence de champ magnétique extérieur. Dans ces matériaux, la température T joue un rôle crucial : si T est supérieure à une température particulière {T_C}, nommée température de Curie, le matériau adopte un état paramagnétique.
Dans le cas contraire ({T\lt T_C}), il adopte un état ferromagnétique. C’est par exemple le cas du fer, pour lequel la transition entre les deux états se produit à {T_C=1043} kelvin.
Dans un matériau magnétique, les divers éléments magnétiques (électrons, atomes) possédant un moment magnétique créent une aimantation moyenne à l’intérieur du matériau. Nous admettrons les principaux résultats de la théorie du paramagnétisme. Ce sujet est constitué de 4 parties.
Dans la première, on cherche à obtenir l’aimantation moyenne du matériau en fonction de la température à partir d’une formule théorique connue. Dans la seconde, on recherche dans une base de données les propriétés de matériaux magnétiques.
Dans la troisième, on cherche à développer une modélisation microscopique d’un matériau magnétique à deux dimensions pour retrouver ce comportement (modèle d’Ising). Dans la quatrième, on s’intéresse aux domaines magnétiques du matériau (nommés domaines de Weiss).
Une courte documentation de quelques fonctions utiles est disponible à la fin du sujet. Les candidats sont fortement incités à expliciter brièvement leurs programmes à l’aide de quelques commentaires bien placés. L’utilisation du module numpy n’est pas autorisée.
Partie I : Transition paramagnétique/ferromagnétique sans champ magnétique extérieur
La théorie des matériaux indique que, dans un matériau ferromagnétique, l’aimantation volumique moyenne du matériau est donnée par : {M=N\mu\tanh\left(\frac{\mu B}{k_BT}\right)\tag{1}}où {N} est le nombre d’atomes par unité de volume, {B} est la valeur du champ magnétique à l’intérieur du matériau, {\mu} le moment magnétique des atomes ou des ions, {k_B} la constante de Boltzmann, {T} la température et {\tanh:x\mapsto\frac{\exp(x)-\exp(-x)}{\exp(x)+\exp(-x)}} la fonction tangente hyperbolique. exp(x)+exp(−x) On considère une situation sans champ magnétique extérieur.
Le champ magnétique local à l’intérieur du matériau ferromagnétique est donc celui crée par la matériau lui-même. On admet que ce champ magnétique est proportionnel à l’aimantation moyenne dans le matériau ({B=\lambda M} ), et on obtient alors : {M=N\mu\tanh\left(\frac{\mu\lambda M}{k_BT}\right)}.
En introduisant l’aimantation réduite {m=\frac{M}{N\mu}} et la température réduite {t=\frac{k_BT}{N\mu^2\lambda}=\frac{T}{T_C}}, l’équation 1 devient : {m=\tanh(m/t)\tag{2}} Cette équation d’inconnue m ne possède pas de solution analytique : si on veut connaître une approximation de l’aimantation moyenne dans le matériau, il est donc nécessaire de la résoudre numériquement par une méthode de recherche de zéro.
Ces fonctions seront ainsi utilisables dans tous les programmes que vous écrirez ultérieurement.
On supposera pour simplifier que la fonction dont on recherche le zéro est continue et s’annule une fois et une seule sur l’intervalle {[a,b]}.
Une étude mathématique simple permet de prouver que l’équation {m=\tanh(m/t)} n’a de solution {m>0} que pour {0\lt t\lt 1}, ce qui revient à dire que le matériau ne possède une aimantation non nulle que pour une température inférieure à la température de Curie. On admet ainsi que si {t\ge1} alors {m=0}.
De plus, pour {t\lt 1}, on admet que la solution {m=0} ne doit pas être prise en compte car elle correspond à une solution instable.
On cherchera les valeurs de m à {10^{-6}} près avec un intervalle de recherche initial {m\in[0{,}001,1]}.

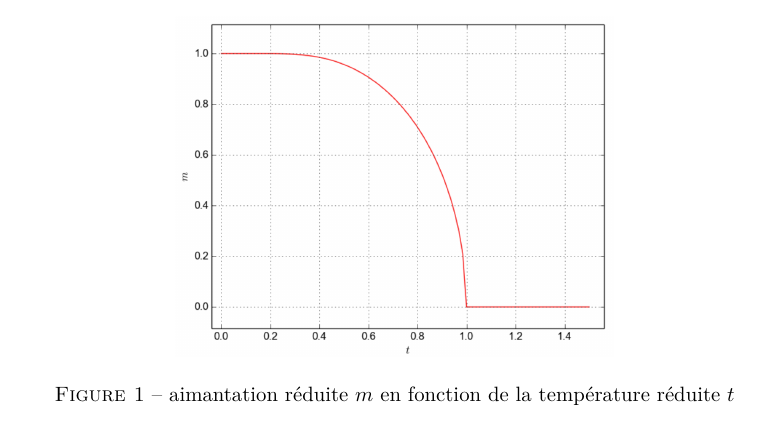

En traçant l’aimantation m en fonction de la température t, on obtient le graphe de la figure 1 permettant de visualiser les domaines ferromagnétique ({t\lt 1}) et paramagnétique ({t\ge1}).
Partie II : Recherche dans une base de données de matériaux magnétiques
Il existe des bases de données contenant les propriétés de nombreux matériaux, dont des propriétés magnétiques. Dans cette partie, on donne un modèle simplifié d’une telle base, et on souhaite effectuer quelques requêtes sur celle-ci.
La base de données possède la structure suivante : — La table materiaux contient un champ id_materiau, clé primaire de la table de valeur entière, un champ nom de type chaîne de caractères pour le nom du matériau et un champ t_curie de valeur entière pour la température de Curie du matériau en kelvin.
|
1 2 3 4 5 6 |
id_materiau nom t_curie 4534 cobalt 1 388 1254 dioxyde de chrome 386 8713 nickel 627 8284 YIG 560 ... ... ... |
— La table fournisseurs, contenant un champ id_fournisseur, clé primaire de type entier qui précise le code de chaque fournisseur, et un champ nom_fournisseur de type chaîne de caractères pour le nom du fournisseur.
|
1 2 3 4 |
id_fournisseur nom_fournisseur 145 Worldwide Materials 13 Materials Company ... ... |
— La table prix qui contient un champ id_prix, clef primaire de type entier, un champ id_mat dont les valeurs sont incluses dans l’ensemble des valeurs de la clé id_materiau de la table materiaux, un champ id_four dont les valeurs sont incluses dans l’ensemble des valeurs de la clé id_fournisseur de la table fournisseurs, et un champ prix_kg de type flottant qui précise le prix au kg que ce fournisseur propose pour ce matériau, en euros.
Un fournisseur qui ne propose pas un matériau donné n’a pas d’entrée correspondante dans cette table.
|
1 2 3 4 5 |
id_prix id_mat id_four prix_kg 1 4567 145 50.40 2 8671 13 1357.30 3 1763 145 52.75 ... ... ... ... |
Les requêtes demandées dans cette partie sont à écrire en langage SQL.
Un client potentiel souhaite acheter 4,5 kilogrammes de nickel (d’identifiant 8713, que l’on pourra utiliser directement dans les requêtes) et sélectionner le fournisseur le moins cher.
En cas d’égalité du prix optimal entre plusieurs fournisseurs, on obtiendra les noms de tous les fournisseurs possibles.
Partie III : Modèle microscopique d’un matériau magnétique
Pour étudier l’effet du champ magnétique sur un matériau magnétique, on adopte une modélisation microscopique. On modélise les atomes par des sites portant chacun une grandeur physique, nommée spin, dont il n’est pas nécessaire de connaître les propriétés.
L’échantillon modélisé est une zone carrée à deux dimensions possédant h spins régulièrement répartis dans chaque direction, donc formant une grille carrée de {n=h^2} spins.
Chaque spin ne possède que deux états down ou up, ce que l’on modélise par une variable {s_i} {\in\{-1,+1\}}.
Pour implémenter cette configuration de spins décrivant l’état microscopique du matériau, on choisit de travailler sur une liste s, contenant n entiers, chacun valant −1 ou 1.
On notera le choix d’implémentation adoptée, qui impose de travailler sur une simple liste de n éléments pour modéliser une grille de taille {n=h\times h}, dans l’ordre suivant : première ligne puis deuxième ligne , etc.

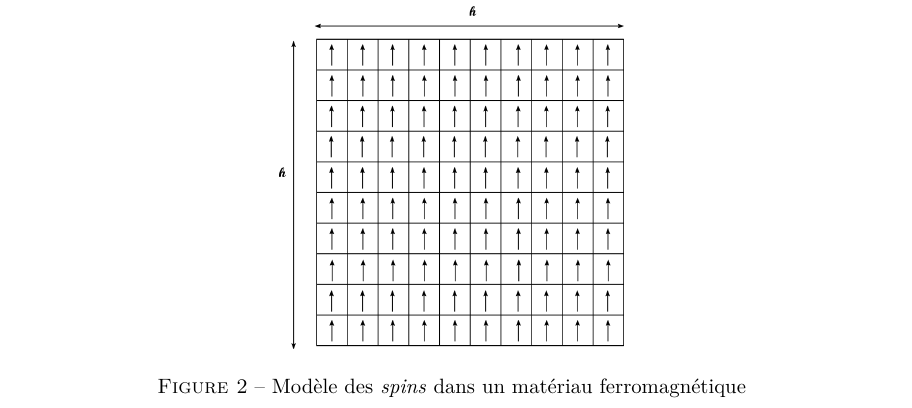

Un domaine d’aimantation uniforme (cf. figure 2) sera donc représenté par une liste contenant n fois 1 ([1,1,1,….1]).
Le début du programme, outre les imports de module Python déjà réalisés à la question 1, est défini par :
|
1 2 |
h = 100 n = h**2 |
ce qui définit deux variables globales utilisables dans tout le programme.

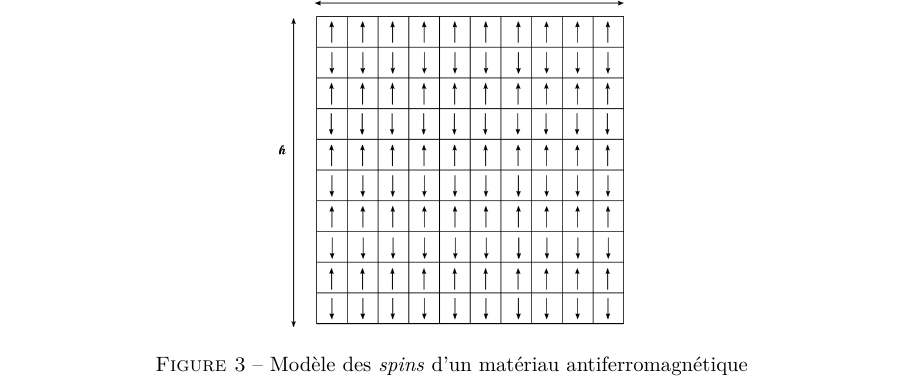

L’antiferromagnétisme est une propriété de certains milieux magnétiques. Contrairement aux matériaux ferromagnétiques, dans les matériaux antiferromagnétiques, l’interaction d’échange entre les atomes voisins conduit à un alignement antiparallèle des moments magnétiques atomiques (cf. figure 3).
L’aimantation totale du matériau est alors nulle (on se limite au cas où h est pair).
Écrire une fonction repliement(s) qui prend en argument la liste de spins s et qui renvoie une liste de h listes de taille h représentant le domaine.
Attention : dans la suite, l’utilisation de la fonction repliement n’est pas autorisée : on travaille exclusivement sur une liste unidimensionnelle s.
Dans la modélisation adoptée (sans champ magnétique extérieur), l’énergie d’une configuration, définie par l’ensemble des valeurs de tous les spins, est donnée par :
{E=-\frac J2\sum_i\sum_{j\in V_i}s_is_j\tag{3}}avec {V_i} l’ensemble des voisins du spin {i}. On suppose que seuls les quatre spins situés juste au dessus, en dessous, à gauche et à droite de s i sont capables d’interagir avec lui. J est nommée intégrale d’échange et modélise l’interaction entre deux spins voisins.
Pour simplifier, on considérera dans les programmes que {J=1}. Malgré le caractère fini de l’échantillon, on peut utiliser une modélisation très utile pour faire comme s’il était infini en utilisant les conditions aux limites périodiques.

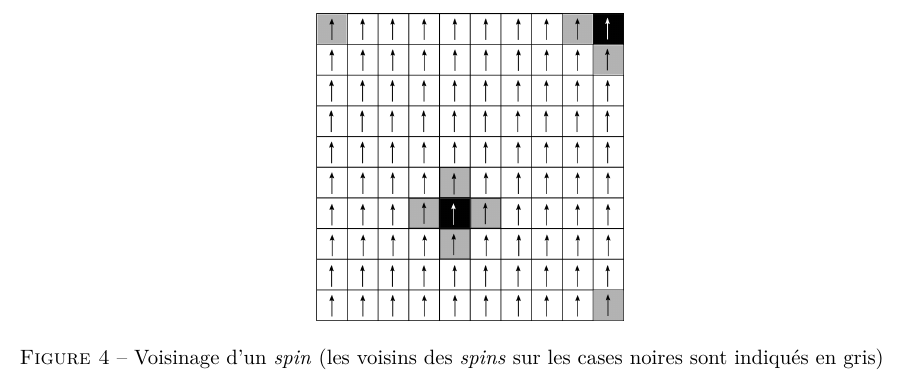

Lorsque l’on considère un spin dans la colonne située la plus à droite (resp. gauche), il ne possède pas de plus proche voisin à droite (resp. gauche) : on convient de lui en affecter un, qui sera situé sur la même ligne complètement à gauche (resp. droite) de l’échantillon .
De même, le plus proche voisin manquant d’un spin situé sur la première (resp. dernière) ligne sera situé sur la dernière (resp. première) ligne de l’échantillon (voir la figure 4).
On pourra utilement utiliser les opérations % et // de Python, qui renvoient le reste et le quotient de la division euclidienne.
Pour trouver une configuration stable pour les spins, il faut faire évoluer la liste vers une situation d’équilibre conformément aux principes de la physique statistique.
On adopte une méthode probabiliste connue sous le nom de méthode de Monte-Carlo, dont le principe de fonctionnement est le suivant. À chaque étape :
• on choisit un spin au hasard dans l’échantillon,
• on calcule la variation d’énergie {\Delta E} qui résulterait d’un changement d’orientation de ce spin,
• si {\Delta E\le0}, ce spin change de signe,
• si {\Delta E>0}, ce spin change de signe avec la probabilité donnée par la loi de Boltzmann : {p=\exp\left(-\frac{\Delta E}{k_BT}\right).}Dans la suite, {\Delta E} et {k_BT} seront désignées par les variables delta_e et T correspondantes dans le programme.
|
1 2 3 4 5 6 7 8 9 10 11 |
def calcul_delta_e1(s, i): s2 = s[:] s2[i] = -s[i] delta_e = energie(s2)-energie(s) return delta_e def calcul_delta_e2(s, i): delta_e = 0 for j in liste_voisins(i): delta_e = delta_e + 2*s[i]*s[j] return delta_e |
où s[i] est le spin choisi pour être éventuellement retourné.
Indiquer la solution qui vous paraît la plus efficace pour minimiser le temps de calcul en justifiant votre réponse.
• initialise une liste des spins (avec la fonction initialisation par exemple),
• la fait évoluer en effectuant n_tests tests de Boltzmann et les inversions éventuelles qui en découlent,
• calcule et renvoie l’aimantation moyenne de la configuration à la température T (définie ici comme la somme des valeurs des spins divisée par le nombre total de spins).
Justifier.
On réalise plusieurs simulations en faisant varier la température T autour de la température de Curie (ici {T_C=2,269} compte-tenu du choix des valeurs de {J} et {k_B}). On représente alors les spins orientés vers le haut par une case foncée et les spins orientés vers le bas par une case claire.

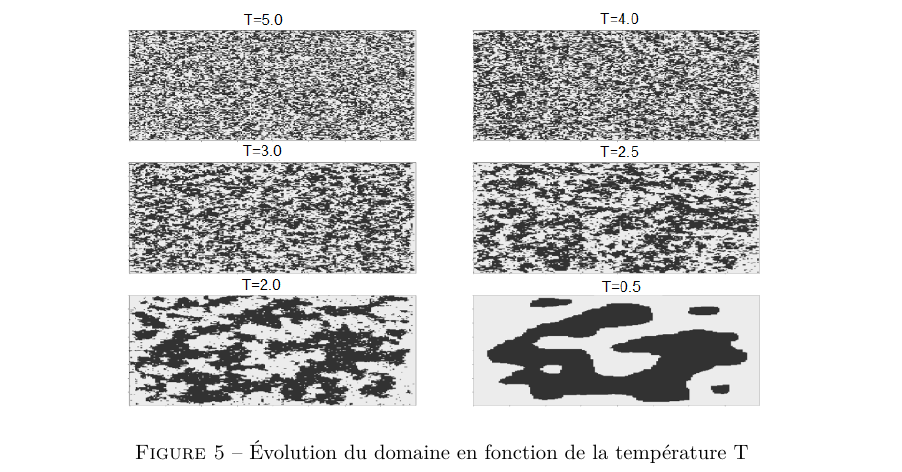

On obtient les résultats de la figure 5.
Partie IV : Exploration des domaines de Weiss

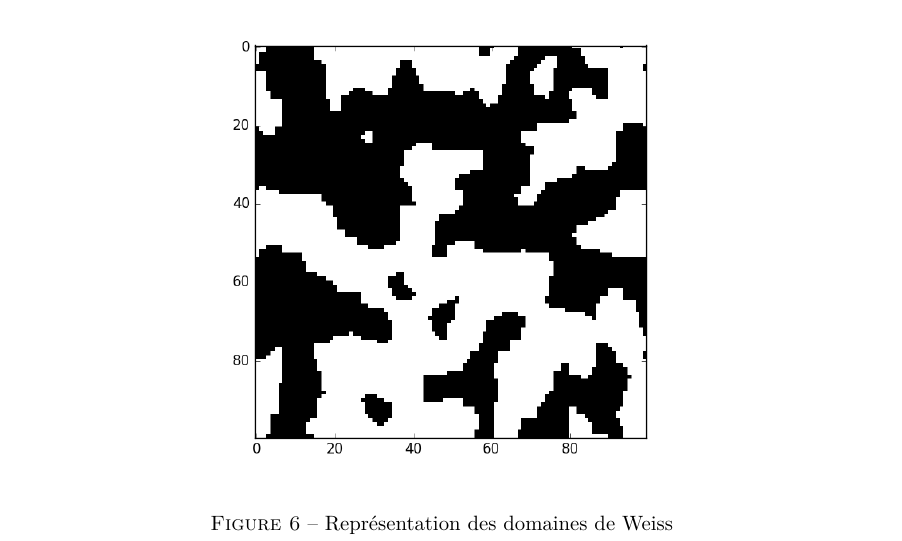

Une observation microscopique des matériaux magnétiques nous apprend que les zones magnétiques du matériau sont organisées en domaines, nommés domaines de Weiss.
Dans un domaine de Weiss donné, tous les spins ont la même valeur.
On souhaite dans la suite décrire les différents domaines de Weiss afin, par exemple, de les colorier d’une manière différente.
Pour cela, on va construire une liste, nommée weiss, possédant exactement la même taille que s (soit n) contenant initialement des −1 (cette valeur signifiant que le spin correspondant n’a encore été affecté à aucun domaine de Weiss).
On souhaite alors écrire une fonction récursive explorer_voisinage(s, i, weiss, num) qui, à partir d’une configuration donnée s, d’un indice de départ i (repérant le spin dans s), ainsi qu’un entier num qui précise le numéro du domaine auquel appartient {s_i} , construit récursivement la liste weiss par effet de bord.
Cette fonction doit réaliser les opérations suivantes :
• Pour chaque spin voisin du spin {s_i} , elle doit vérifier si les spins sont identiques, et s’il n’a pas déjà été affecté à un domaine de Weiss précédemment.
• Dès qu’un tel spin est ajouté, on inscrit son numéro de domaine dans la liste weiss, et on explore récursivement son voisinage.
Avec la fonction précédente, la pile de récursion peut devenir de taille très importante dans le cas d’un domaine de grande taille. Afin de mieux contrôler ce parcours, on choisit de l’effectuer avec une structure de pile explicite.
Cette pile sera représentée par une liste nommée pile sur laquelle on peut ajouter un élément (avec append) ou récupérer l’élément du dessus (via pile.pop() qui renvoie l’élément sur le dessus de la pile et le retire de la pile). Il s’agit donc, tant qu’il reste des spins à explorer, de :
• récupérer l’indice d’un spin à explorer dans la pile et le marquer dans la liste weiss,
• regarder dans son voisinage si des spins possèdent la même valeur et n’ont pas encore été affectés à un domaine, puis ajouter leurs indices dans la pile si c’est le cas.
Enfin, la fonction précédente va permettre de construire la liste weiss contenant les numéros des domaines auxquels appartiennent tous les spins (le numéro du domaine auquel appartient le spin d’indice 0 sera pris à 0, le domaine suivant à 1, etc.).

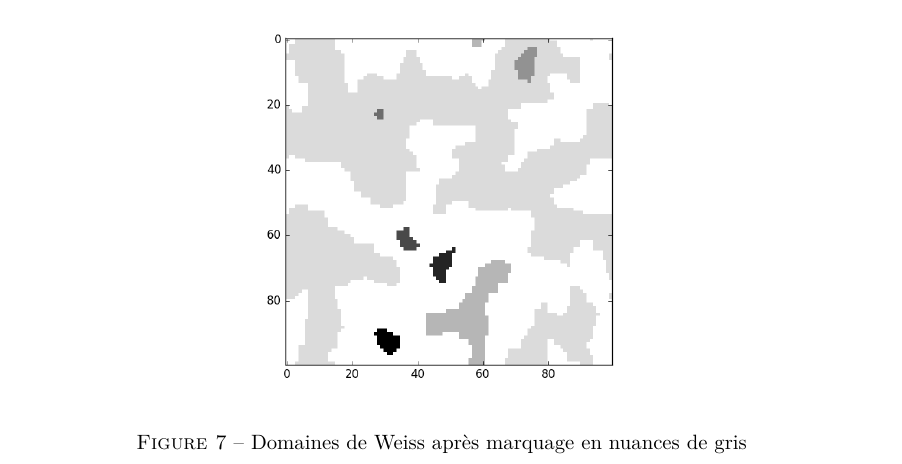

L’intérêt de la construction précédente est de disposer d’un marqueur différent pour chaque domaine de Weiss, permettant par exemple de les visualiser dans deux dimensions avec des couleurs différentes, comme dans l’image de la figure 7 :
Annexe : Documentation sommaire
Les fonctions présentées ci-dessous pourront être utilisées sous réserve de l’import du module Python auquel elles appartiennent. — Module math : les fonctions exp et tanh permettent de calculer l’exponentielle et la tangente hyperbolique d’un entier ou d’un flottant. — Module random : — randrange(n) permet de renvoyer un entier aléatoirement choisi parmi 0, 1, 2…, n − 1 — random() permet de renvoyer un flottant aléatoire entre 0 et 1 suivant une densité de probabilité uniforme.
On admet que ces deux fonctions sont de complexité constante.
